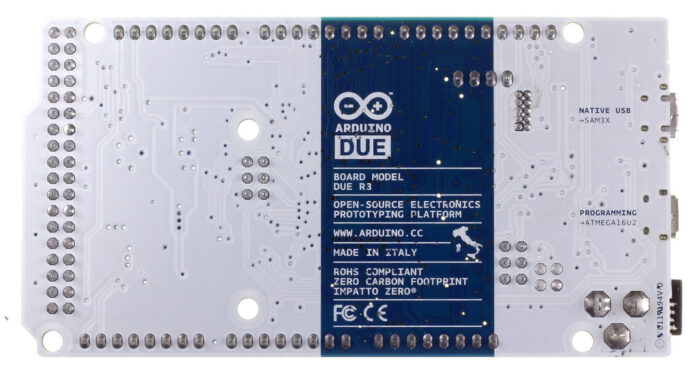

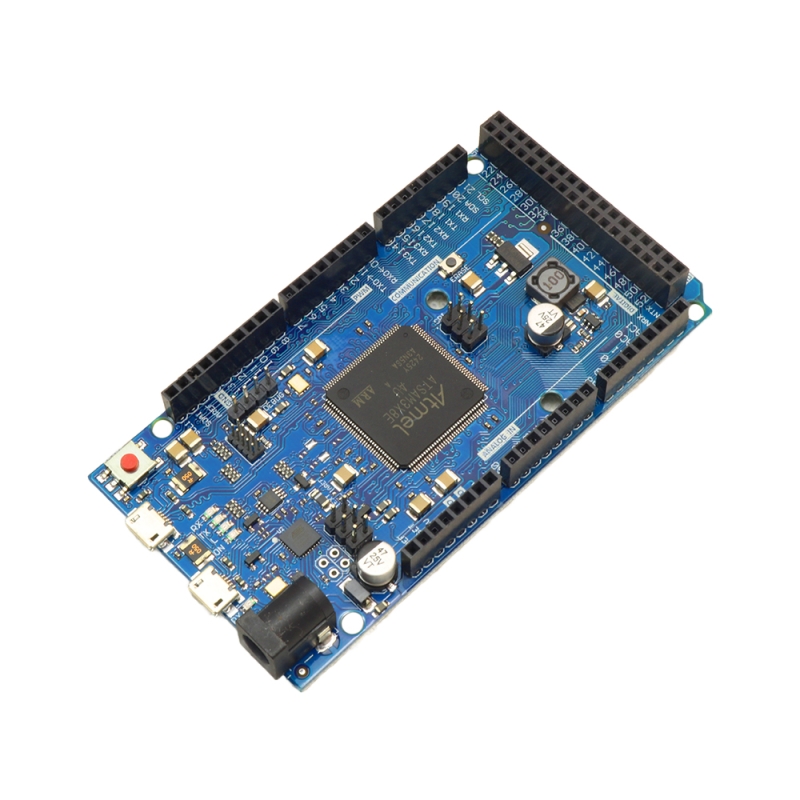

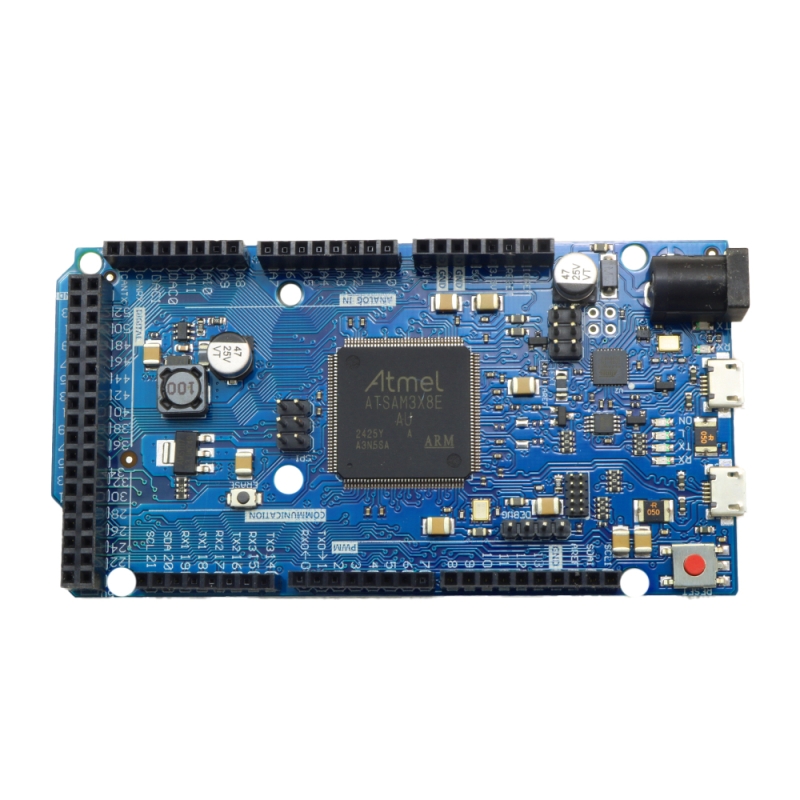

برد آردوینو Arduino Due R3

برد آردوینو Due مبتنی بر میکروکنترلرهای خانواده Atmel SAM3X8E ARM Cortex-M3 است. این برد به عنوان اولین برد آردوینو مبتنی بر پردازنده های  ARM 32 بیتی شناخته می شود.ویژگی اصلی برد آردوینو Due بهره گیری از تراشه 32 بیتی قدرتمند SAM3X8E ساخت ATMEL می باشد که بر پایه معماری ARM Cortex M3 با فرکانس 84MHz بنا شده است. برد آردوینو Due دارای 54 پین دیجیتال ورودی/خروجی (پشتیبانی 12 پایه از PWM)، 12 ورودی آنالوگ، 4 پورت UARTs (پورت های سریال سخت افزاری)، یک نوسان ساز 84 مگاهرتزی،یک DAC (دیجیتال به آنالوگ)، 2 عدد TWI، یک پاور جک، یک SPI header، یک JTACG header، یک دکمه ریست و یک دکمه Earse می باشد.

برد آردوینو Due بر خلاف دیگر بردهای آردوینو با ولتاژ 3.3 ولت کار می کند. یعنی حداکثر ولتاژ پین های ورودی و خروجی 3.3 ولت می باشد. هر گونه اعمال ولتاژ دیگر مثل 5 ولت می تواند باعث سوختن برد شود. از این برد در ساخت سیستم اتوماسیون خانگی، دستگاه های هوشمند، دستگاه های CNC و پروژه های صنعتی و نیمه صنعتی نیز استفاده می شود.

مزایای هسته ARM:

برد Due یک هسته ARM 32-bit دارد که می تواند بر بردهای میکروکنترلر 8 بیتی غالب شود. برجسته ترین تفاوتهای آنها عبارتند از:

• یک هسته 32 بیتی، که عملیات را روی داده های 4 بایتی درون یک کلاک CPUی تکی فراهم می کند.
• کلاک CPU با فرکانس 84 مگاهرتز.
• 96 کیلوبایت حافظه SRAM.
• 512 کیلوبایت حافظه فلش برای کد.
• یک کنترلر DMA که می تواند جهت انجام وظایف فشرده، به CPU کمک کند.

مشخصات:

• میکروکنترلر: AT91SAM3X8E
• ولتاژ کاری: 3.3 ولت
• ولتاژ ورودی: 5-9 ولت
• پین ورودی/خروجی دیجیتال: 54 (که 12 عدد خروجی PWM را ارائه می دهند)
• پین های ورودی آنالوگ: 12
• پین های خروجی آنالوگ: 2 (DAC)
• مجموع جریان خروجی DC در تمام خطوط ورودی/خروجی: 130 میلی آمپر
• جریان DC برای پین 3.3 ولت: 800 میلی آمپر
• فلش مموری: 512 کیلوبایت همه برای برنامه های کاربر در دسترس است
• SRAM : کیلوبایت 96
• سرعت ساعت: 84 مگاهرتز
