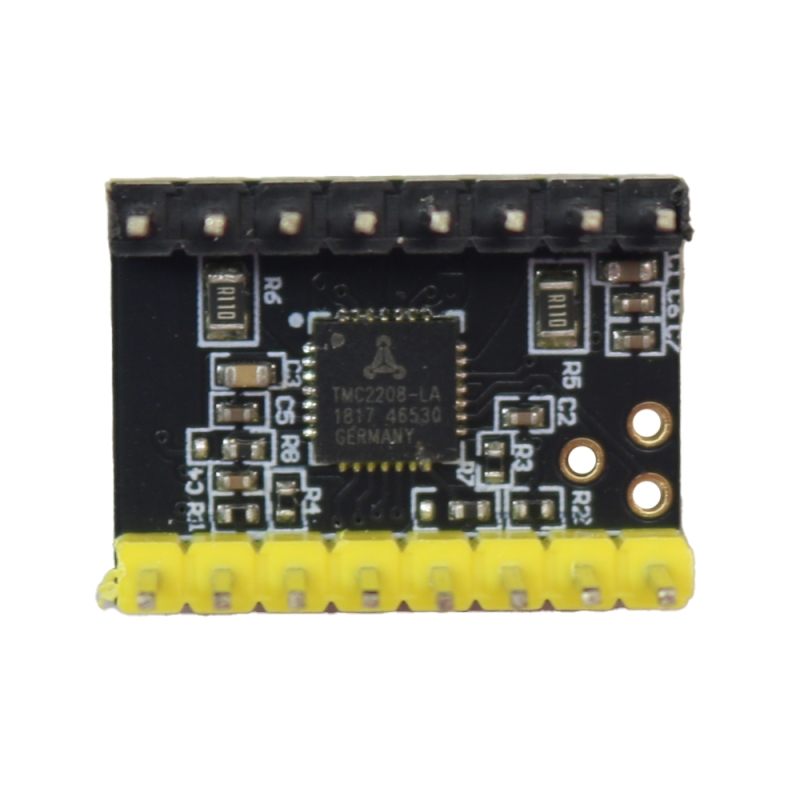

درایور استپر موتور TMC2208 مناسب 3D-Printer و CNC ورژن v3

درایور TMC2208 V3.0 یکی از محبوب‌ترین درایورهای استپر موتور برای پروژه‌های پرینتر سه‌بعدی و ماشین‌های CNC است که طراحی و تولید شده است. این ماژول از تکنولوژی پیشرفته stealthChop2 برای حرکت بی‌صدا و smooth موتور بهره می‌برد و در عین حال با استفاده از spreadCycle می‌تواند سرعت و پویایی بالایی ارائه دهد. پشتیبانی از دو حالت عملکرد STEP/DIR و UART باعث انعطاف‌پذیری بالا در کاربردهای مختلف می‌شود. در حالت UART، پارامترهایی مانند جریان، میکرو‌استپ‌ها و حالت‌های کاری می‌توانند به صورت داینامیک از طریق فریمور کنترل شوند. این ماژول دارای هیت‌سینک آلومینیومی است که به خنک‌سازی مؤثر مدار کمک می‌کند. طراحی آن به گونه‌ای است که نصب ساده‌ای بر روی بردهای محبوب مانند SKR V1.3 دارد .

مشخصات

• ولتاژ کاری: 12V/24V DC
• جریان مداوم خروجی: 1.2A
• جریان پیک خروجی: 2A

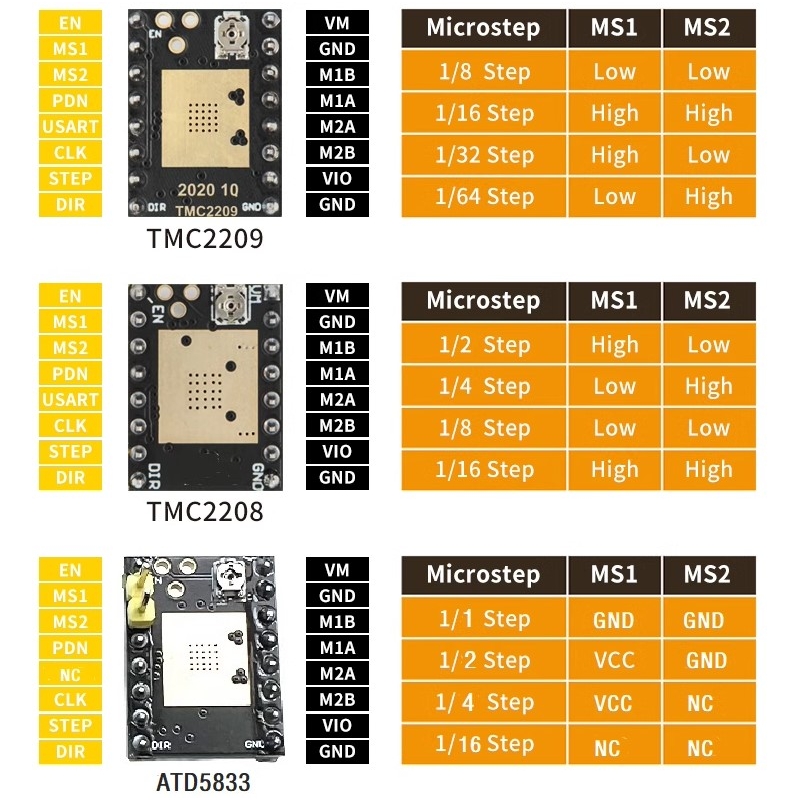

• تعداد میکرو‌استپ‌ها: 256میکرو‌استپ

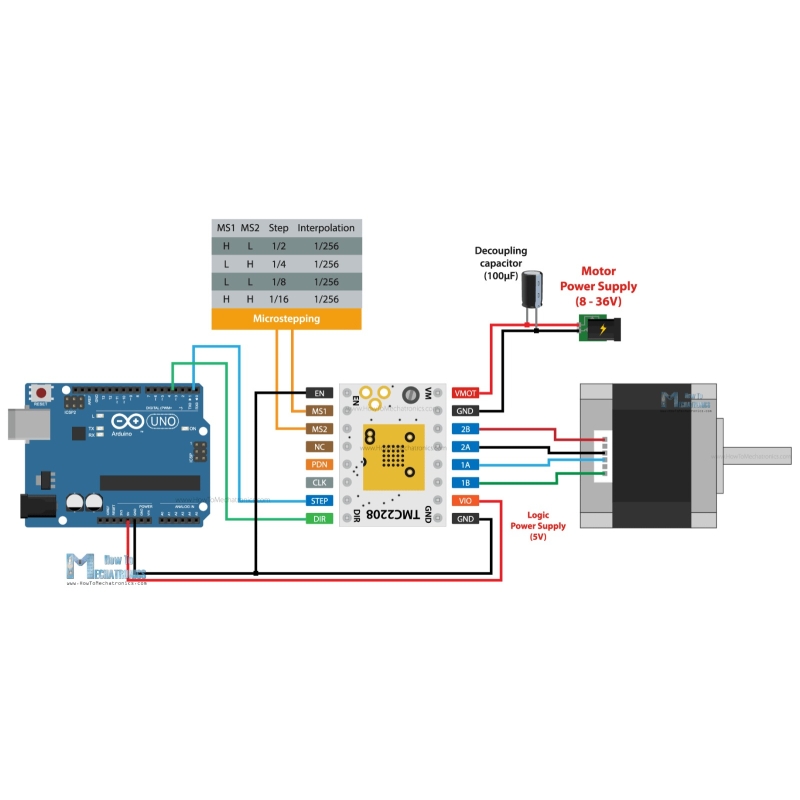

• حالت‌های کاری: UART و STEP/DIR
• تکنولوژی‌های کنترل: stealthChop2 و spreadCycle
• مقاومت داخلی ترانزیستورها: 280mΩ (LS) و 290mΩ (HS) در دمای 25 درجه سانتی‌گراد
• رابط ارتباطی: تک‌سیم UART

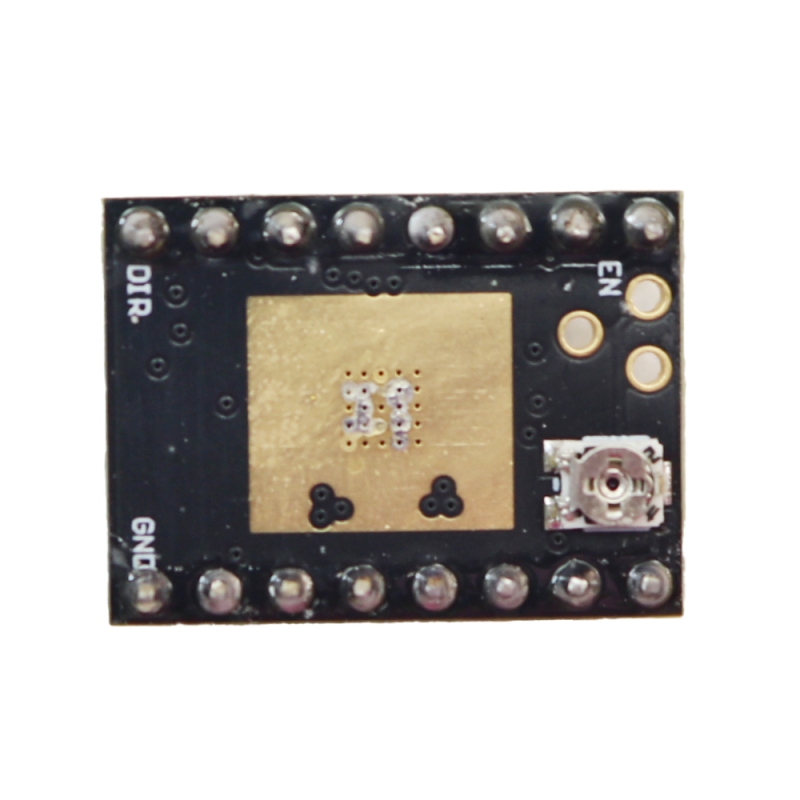

• کنترل جریان از طریق ولوم Vref قابل تنظیم
• حداکثر ولتاژ Vref: 2V

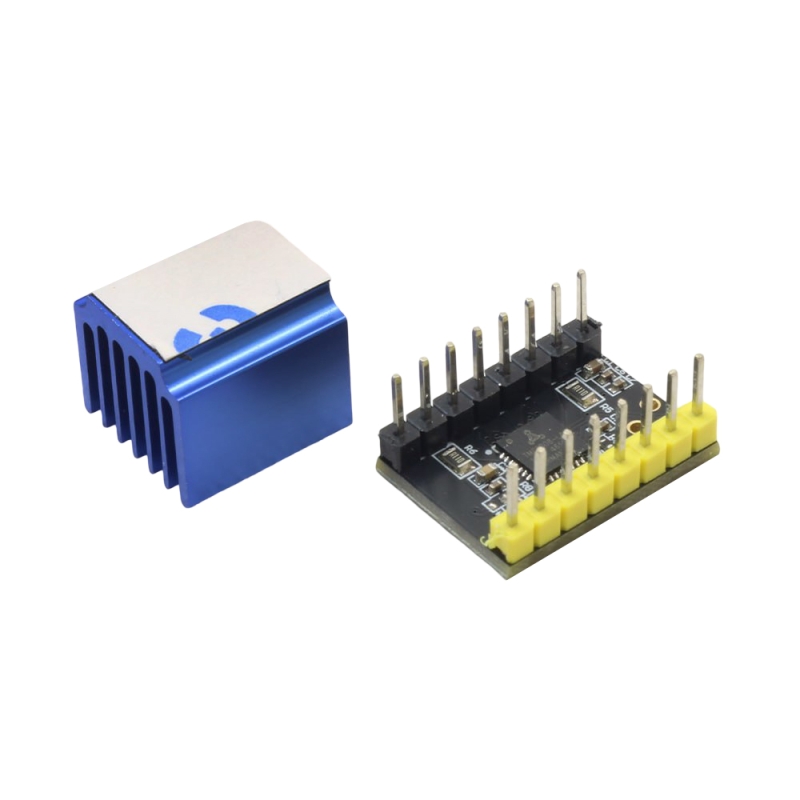

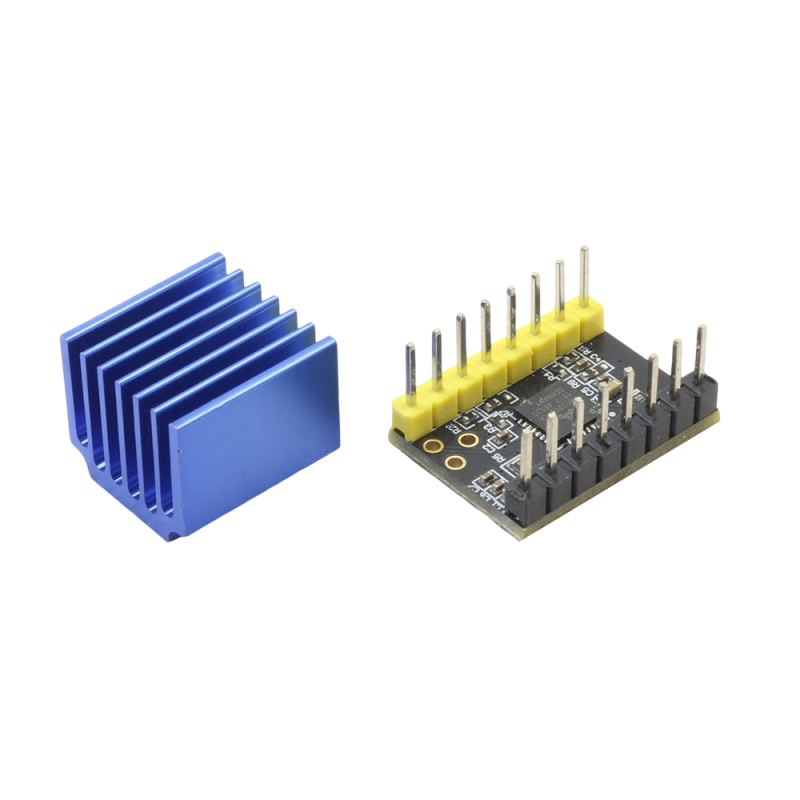

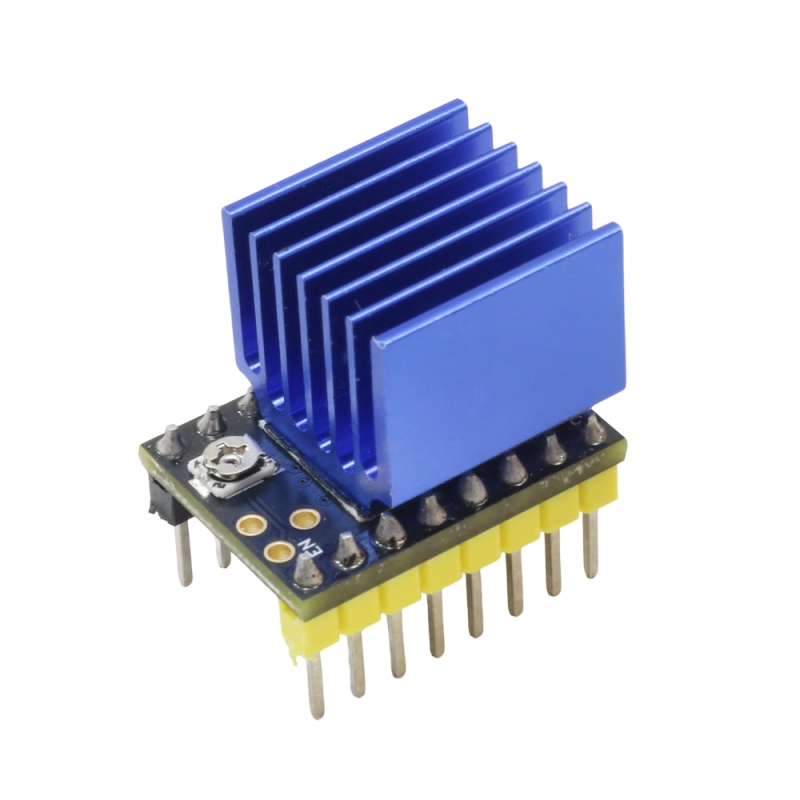

• پکیج: ماژول نصب‌شونده با هیت‌سینک آلومینیومی

ویژگی‌

• حرکت فوق‌العاده نرم و بی‌صدا با StealthChop2™
• مصرف انرژی بهینه و گرمای کمتر نسبت به مدل‌های قدیمی
• قابلیت جایگزینی مستقیم با TMC2100 بدون نیاز به تغییر طراحی
• سازگاری کامل با بردهای پرینترهای سه‌بعدی

کاربرد

• پرینترهای سه‌بعدی
• دستگاه‌های CNC و لیزر
• روباتیک و اتوماسیون صنعتی
• بازوهای رباتیک و سیستم‌های حرکتی دقیق
• پروژه‌های DIY و کنترل دقیق استپر موتور
