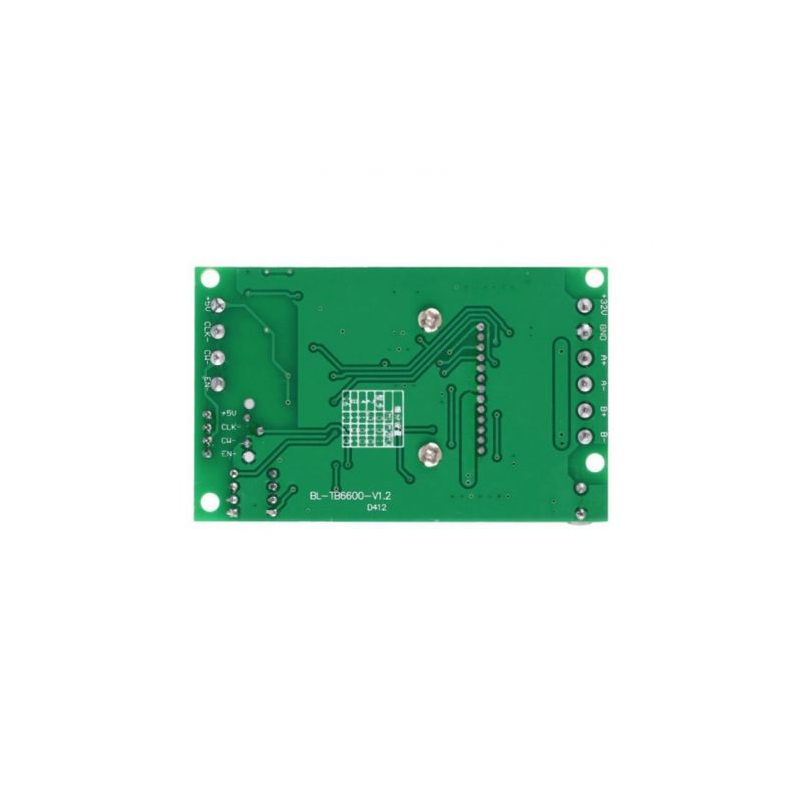

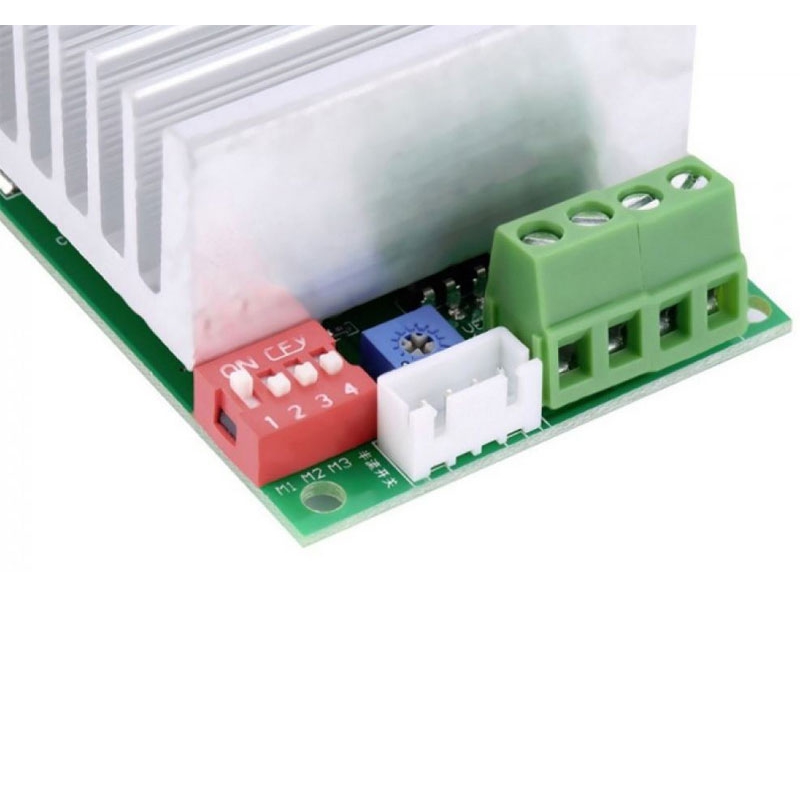

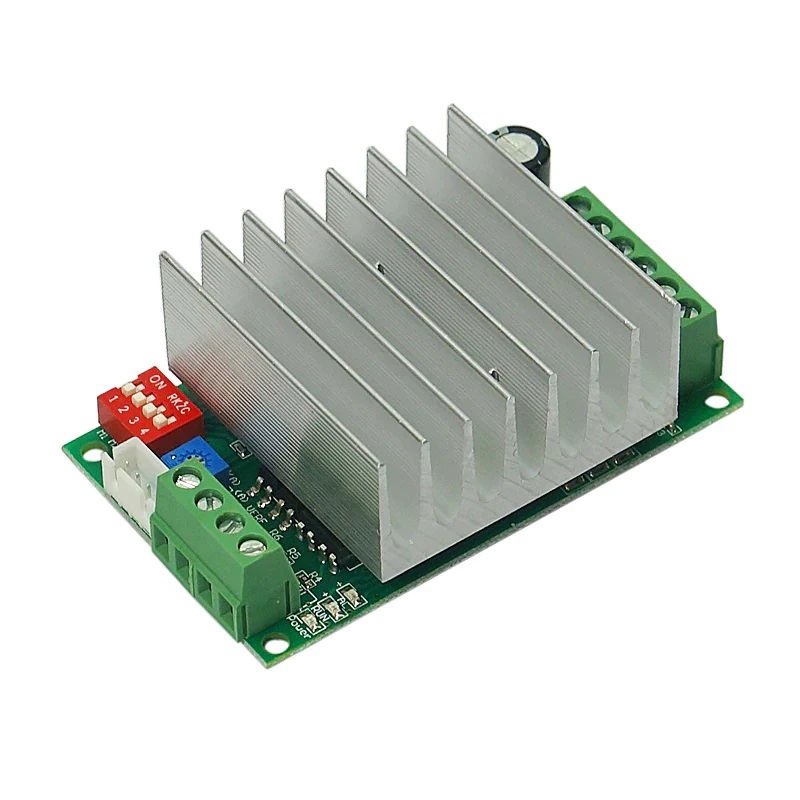

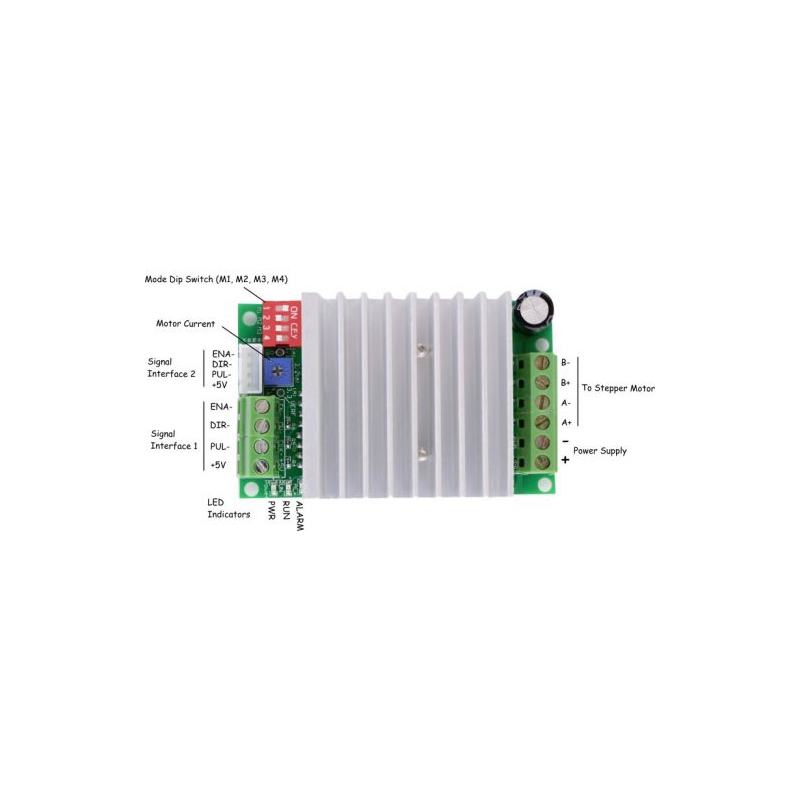

درایور میکرواستپ TB6600 بدون قاب 4.5A

جهت راه اندازی موتورهای پله ای از این درایور استفاده می شود . این درایور مبتنی بر آیسی TB6600 متعلق به توشیبا ساخته شده است. و قابلیت راه اندازی استپ موتور ها در مد “میکرو استپ” را دارد. در درایو میکرو استپ تعیین زاویه ی هر گام مقدور می باشد.

ویژگی ها

ولتاژ تغذیه:9 تا 42 ولت DC
حداکثر جریان خروجی: 4.5 آمپر
راه اندازی موتورهای 2 فاز و 4 فاز
ایزولاسیون نوری برای ورودی های سیگنال
دارای حفاظت های حرارتی و اضافه جریان
حفاظت در برابر افت ولتاژ UVLO

کاربرد

راه اندازی استپ موتورهای 2 فاز یا 4 فاز در صنایع ، دستگاه های CNC و …

Introduction

PWM chopper-type bipolar stepping motor driver IC
TB6600HQ / HG is a single-chip PWM chopper-type bipolar sinusoidal micro-step stepping motor driver.
Can control the 2-phase stepper motor forward and reverse rotation,
Phase with a 1-2, W1 -2 phase 2W1 -2 phase, 4W1 -2-phase excitation mode.
Just a clock signal can be driven by two-phase bipolar stepper motor to achieve low vibration, high efficiency operation.


Specification

• Single-chip bipolar sinusoidal micro-step stepping motor driver
• New BiCD 0.13 nm process
• withstand voltage up to 50V
• On-resistance (upper + lower) = 0.4 Ω
• Forward and reverse rotation control
• 5 kinds of sub-modes can be selected (1/1, 1/2, 1/4, 1/8, 1/16 step)
• Output current: IOUT = 5.0A (peak within 100ms)
• Rated output: IOUT = 4.5 A
• Package: HZIP25 – 1.00F
• input pull-down resistor: 100 KΩ
• alarm output pin Current: Ialert = 1mA
• Output monitor pin (MO): Imo = 1mA
• with reset and enable pins
• With standby function.
• break the traditional single-supply
• Built-in thermal protection (TSD) circuit
• Built-in voltage protection (UVLO) circuit
• Built-in over-current detection (ISD), circuit
