ماسفت قدرت N-Channel مدل IPA60R180P7 با پکیج TO-220FP
135.000 تومان
ماسفت قدرت 600V سری CoolMOS P7 اینفینیون برای منابع تغذیه سوئیچینگ، مدارهای PFC و مبدلهای توان طراحی شده و با تلفات کم و سرعت سوئیچینگ بالا، بازده و چگالی توان بالاتری را فراهم میکند.
موجود در انبار
معرفی و شرح عملکرد

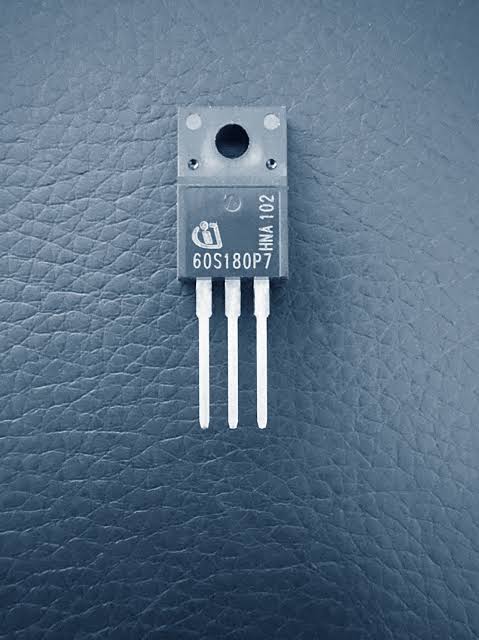

کد 60S180P7 روی بدنه قطعه مربوط به ماسفت قدرت IPA60R180P7S از خانواده CoolMOS P7 شرکت Infineon است. این ترانزیستور از نوع Super Junction بوده و برای کاربردهای سوئیچینگ فرکانس بالا توسعه یافته است. مقاومت روشن پایین، بار گیت کم و تحمل مناسب در برابر سوئیچینگ سخت، باعث کاهش تلفات هدایتی و سوئیچینگ میشود. این ویژگیها امکان طراحی منابع تغذیه کوچکتر و با بازده بیشتر را فراهم میکنند. وجود دیود داخلی، مقاومت مناسب در برابر ESD و سازگاری با مدارهای PFC، LLC و PWM از مزایای اصلی این قطعه به شمار میروند. نسخه TO-220FP دارای بدنه ایزوله بوده و نصب آن روی هیتسینک را سادهتر میکند.
مشخصات
نوع قطعه: ماسفت قدرت N-Channel Super Junction
سازنده: Infineon
سری: CoolMOS P7
پکیج: TO-220FP
ولتاژ درین به سورس: 600V
مقاومت روشن RDS(on): 180mΩ
جریان پالسی درین: 53A
بار گیت معمولی: 25nC
تحمل ESD: بیش از 2kV
پایهها: Gate، Drain، Source
دیود داخلی: دارد
کاربرد سوئیچینگ سخت و نرم: پشتیبانی میشود
استاندارد کیفی: JEDEC Industrial Qualified
کاربردهای رایج
این ماسفت در تجهیزات تغذیه سوئیچینگ و سامانههای تبدیل توان که به راندمان بالا و تلفات کم نیاز دارند استفاده میشود. عملکرد مناسب در فرکانسهای بالا و قابلیت تحمل شرایط سوئیچینگ سخت، آن را به گزینهای مناسب برای منابع تغذیه صنعتی و تجهیزات الکترونیکی توان تبدیل کرده است.
منابع تغذیه سوئیچینگ SMPS
مدارهای اصلاح ضریب توان PFC
مبدلهای LLC Resonant
آداپتورهای AC-DC
منابع تغذیه سرورها
تجهیزات مخابراتی
UPS
درایورهای روشنایی LED
تلویزیونهای LCD و PDP
منابع تغذیه صنعتی
کلمات کلیدی
کلمات کلیدی: 60S180P7, IPA60R180P7S, CoolMOS P7, Infineon MOSFET, PG-TO220FP, Super Junction MOSFET, 600V MOSFET, N-Channel Power MOSFET, SMPS MOSFET, PFC MOSFET, PWM Power Transistor, High Voltage MOSFET, 60R180P7, TO-220FP MOSFET, CoolMOS 7th Generation
