ماژول رگولاتور کاهنده 5 ولت 3A با خروجی USB

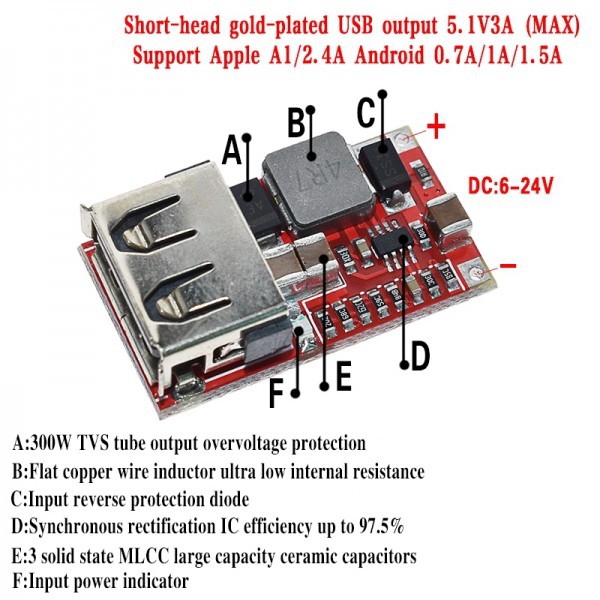

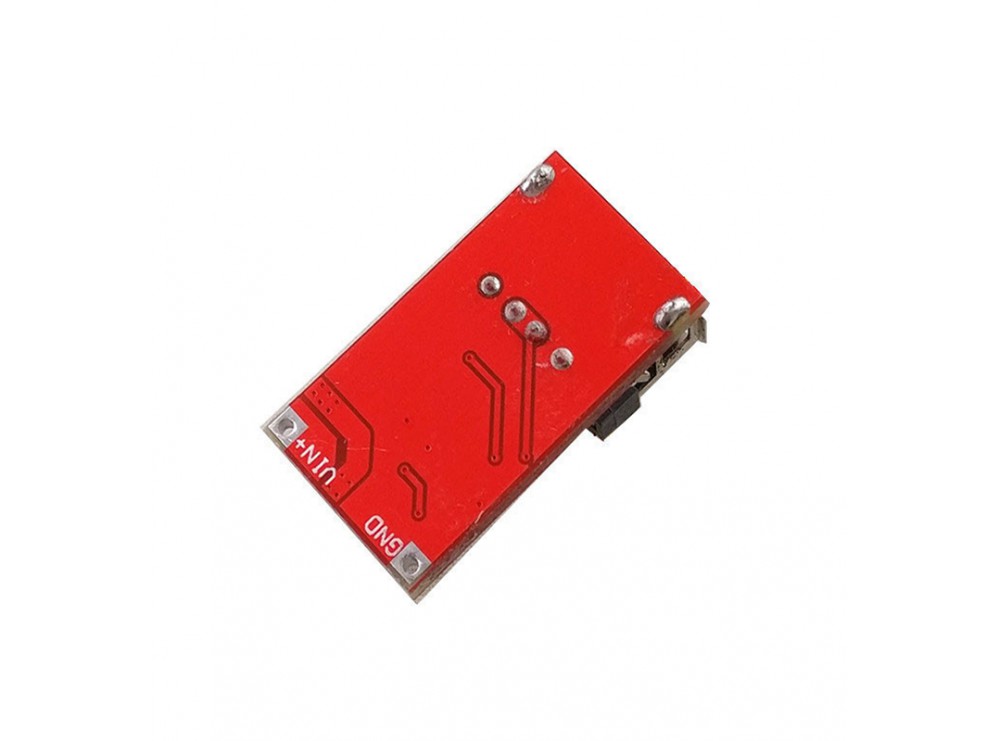

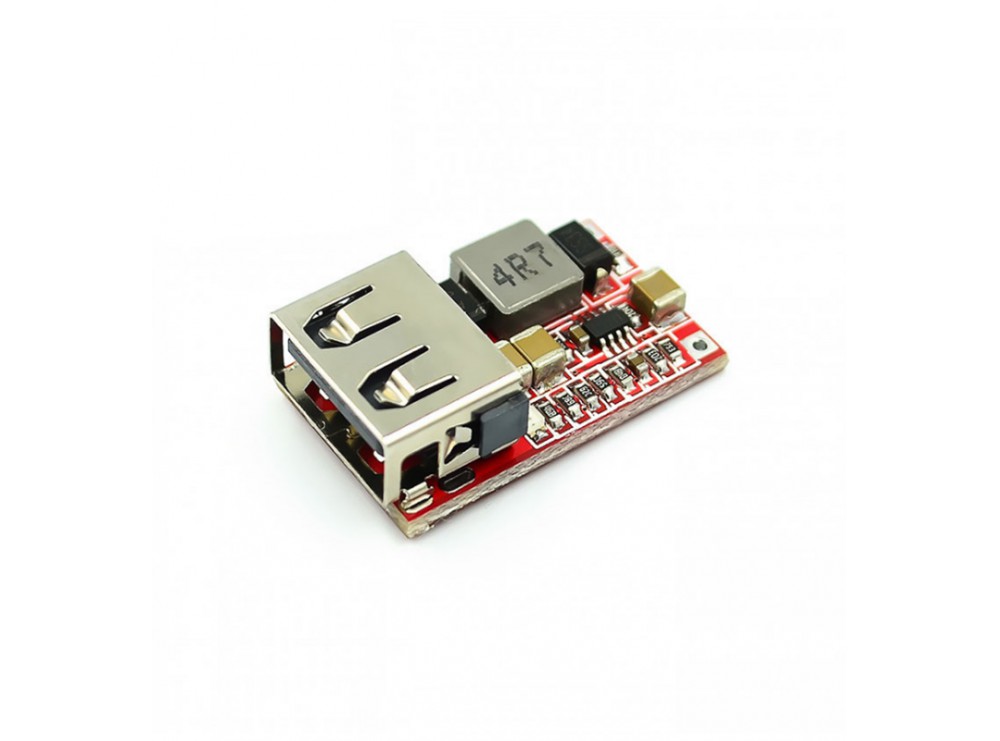

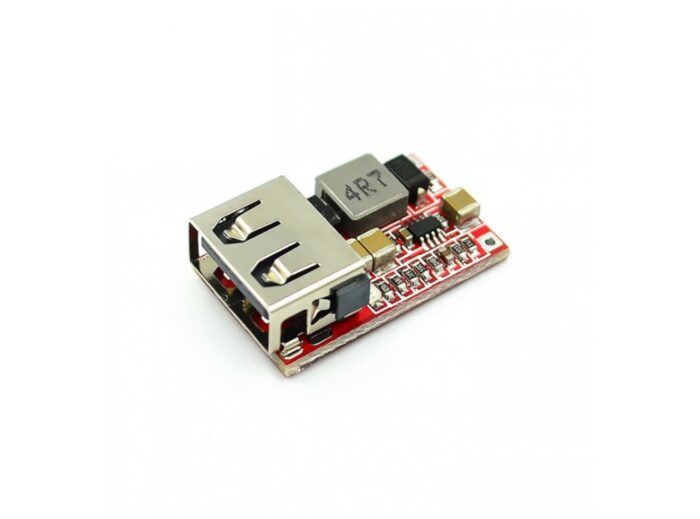

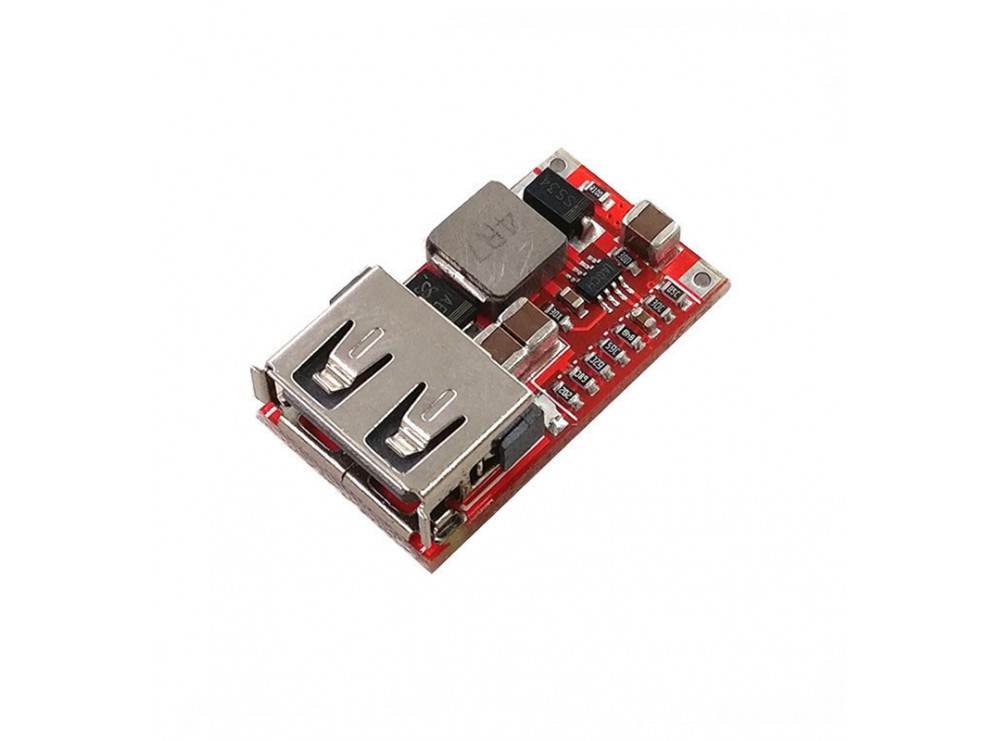

این ماژول مبدل DC به DC از نوع Buck Converter بوده و ولتاژ ورودی بین 6 تا 24 ولت DC را به‌طور مؤثر به خروجی پایدار 5 ولت تبدیل می‌کند. خروجی آن از طریق پورت USB ارائه شده و تا حداکثر جریان 3 آمپر قابل استفاده است. به‌لطف طراحی مهندسی‌شده با استفاده از قطعاتی مانند دیود محافظ معکوس، سلف تخت با مقاومت داخلی پایین، خازن‌های MLCC، و مدار اصلاح همزمان (synchronous rectification)، بازدهی این ماژول به بیش از 97.5٪ می‌رسد. علاوه بر این، ماژول مجهز به دیود TVS برای محافظت در برابر اضافه‌ولتاژ خروجی بوده و از نشانگر LED برای وضعیت ورودی بهره می‌برد. این ماژول می‌تواند انواع دستگاه‌های USB مانند گوشی‌های هوشمند، تبلت‌ها و تجهیزات آردوینو را با ایمنی و پایداری بالا تغذیه کند. همچنین، به‌دلیل ابعاد کوچک و وزن سبک، انتخابی ایده‌آل برای پروژه‌های قابل حمل و کاربردهای فضای محدود است.

مشخصات

• ولتاژ ورودی: 6V تا 24V DC
• ولتاژ خروجی: 5.1V DC ثابت
• جریان خروجی: حداکثر 3A
• نوع پورت خروجی: USB Type-A
• نوع مبدل: DC-DC کاهنده (Buck Converter)
• راندمان: تا 97.5%
• محافظت ورودی: دیود محافظ پلاریته معکوس
• محافظت خروجی: دیود TVS با توان 300W
• نشانگر LED: دارد (برای ورودی)
• نوع خازن: خازن سرامیکی MLCC با ظرفیت بالا
• سلف: مسطح با مقاومت داخلی بسیار پایین

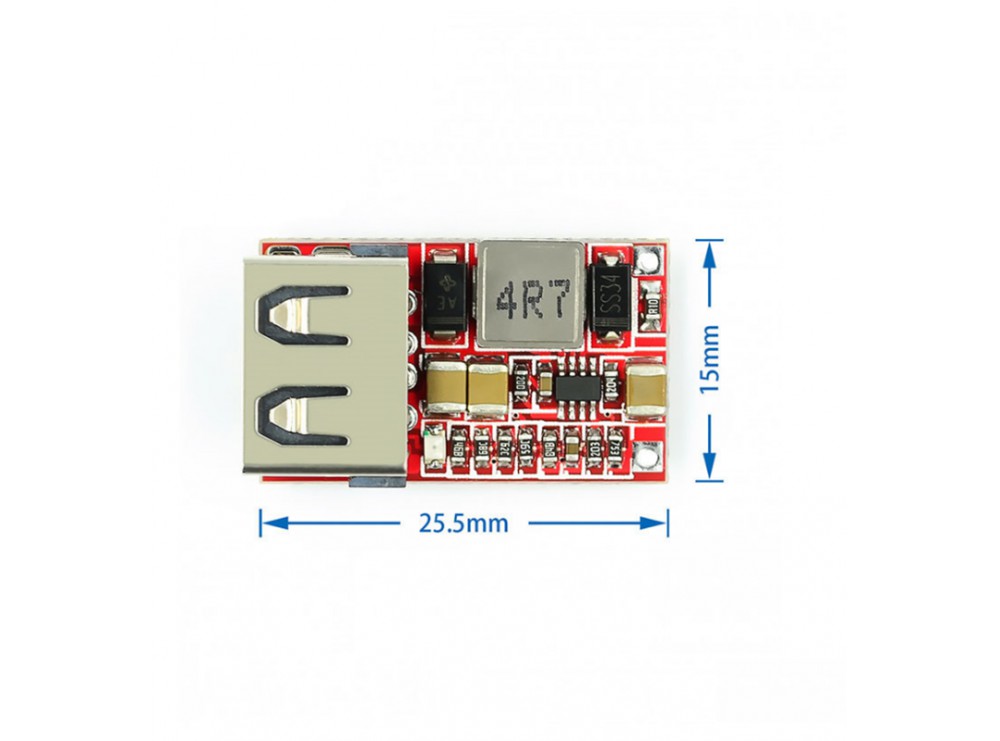

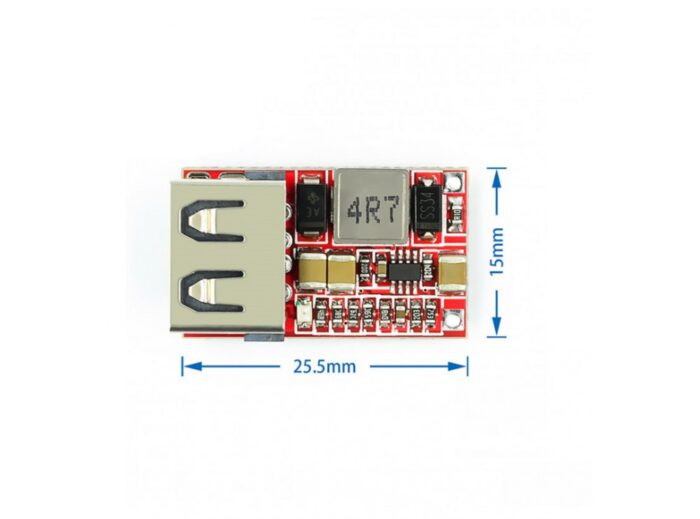

• ابعاد: 45x45x20 میلی متر

کاربردهای رایج

این ماژول در پروژه‌های مختلف الکترونیکی برای تأمین تغذیه USB از منابع ولتاژ متغیر به کار می‌رود. از آن می‌توان برای شارژ دستگاه‌های همراه، راه‌اندازی بردهای میکروکنترلری، تغذیه ماژول‌های ارتباطی، و استفاده در خودروها یا سیستم‌های خورشیدی بهره برد. اندازه کوچک، قابلیت اطمینان بالا و بازدهی فوق‌العاده، این ماژول را به انتخابی محبوب در میان مهندسان و سازندگان تبدیل کرده است.

• شارژ تلفن همراه و تبلت
• تغذیه بردهای آردوینو و ESP
• ماژول‌های GSM و GPS
• پروژه‌های پرتابل باتری‌محور
• سیستم‌های خورشیدی قابل حمل
• تبدیل ولتاژ در خودرو و موتورسیکلت
• منابع تغذیه اضطراری USB
• تغذیه فن و تجهیزات کوچک 5 ولتی
• بردهای کنترل صنعتی کم‌مصرف
• مدارهای آزمایشگاهی و آموزشی

Specification

Module Properties: non-isolated buck module (BUCK) synchronous rectification
Input voltage: DC 6-24V
Output voltage: 5.1-5.2V
Output current: 3A MAX

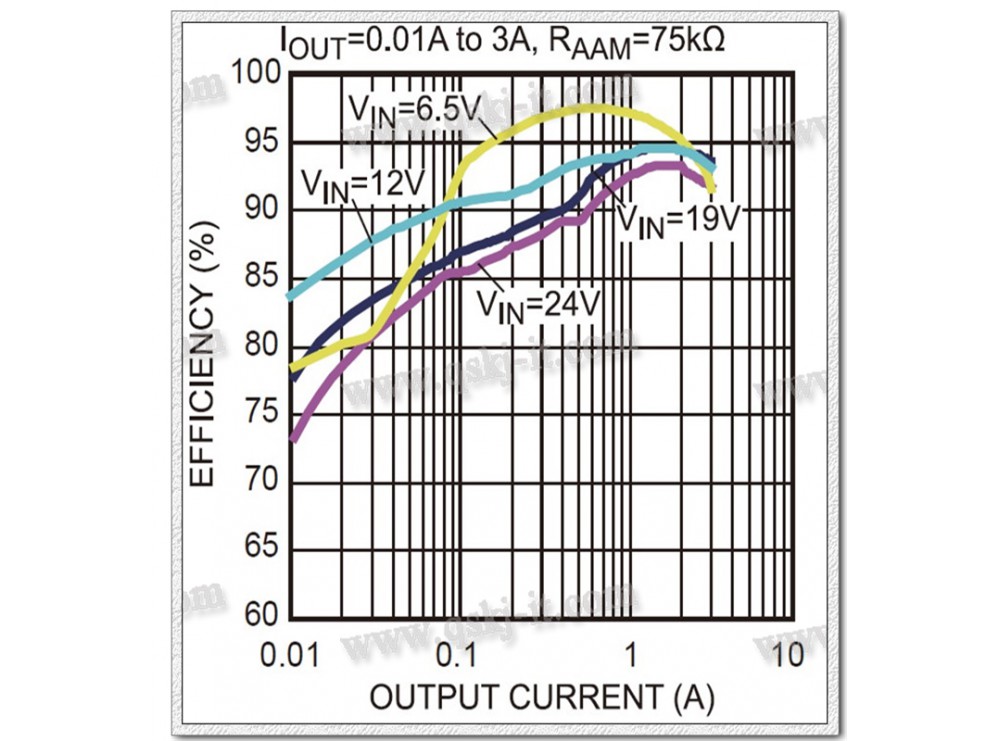

Conversion efficiency: can up to 97.5% (6.5V step down to 5V 0.7A) (after short reverse protection and fuses test value)
Switch frequency: 500KHz
Output ripple: 10mV around (12V to 5V3A) 20M bandwidth
Output indicator: Output voltage indicator is red
Operating temperature: Industrial grade (-40 Celsuis to + 85 Celsuis) (the higher the ambient temperature, the lower the output power)
Full load temperature: 30 Celsuis
Static current: 0.85 mA
