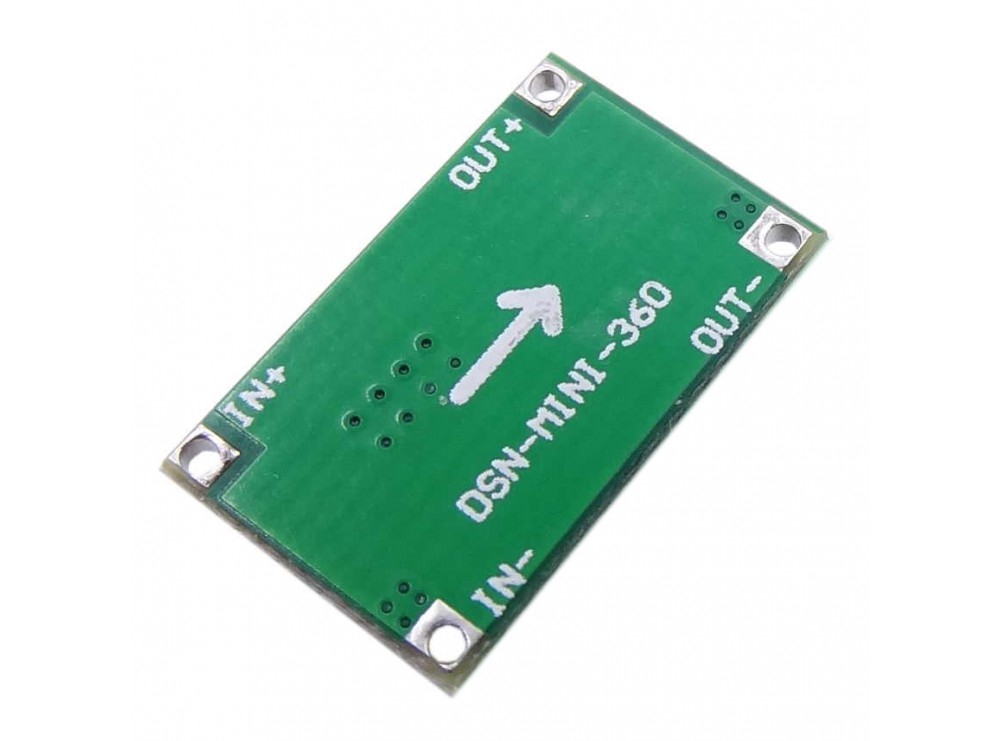

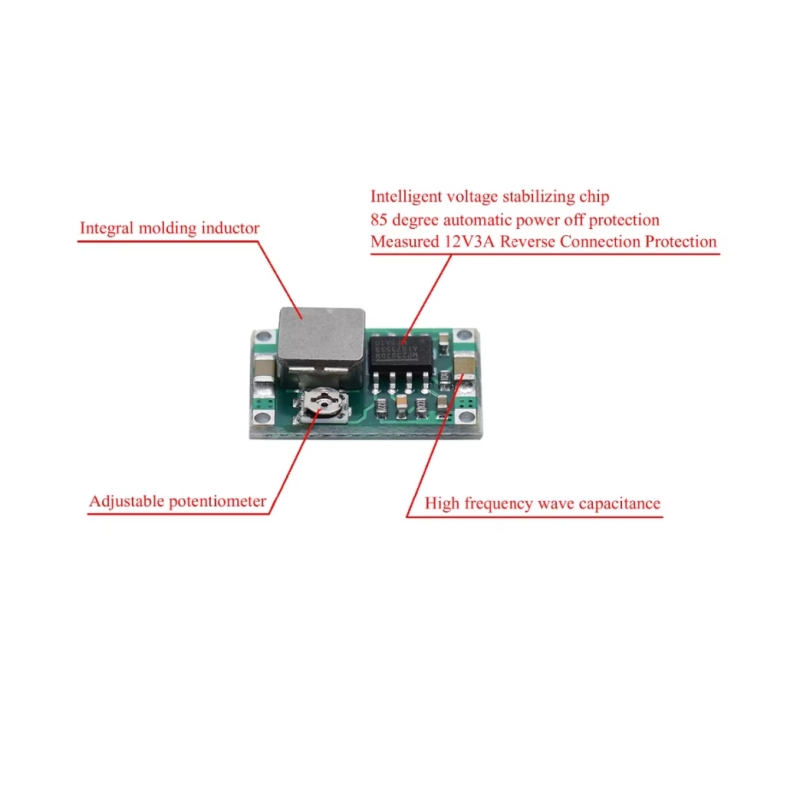

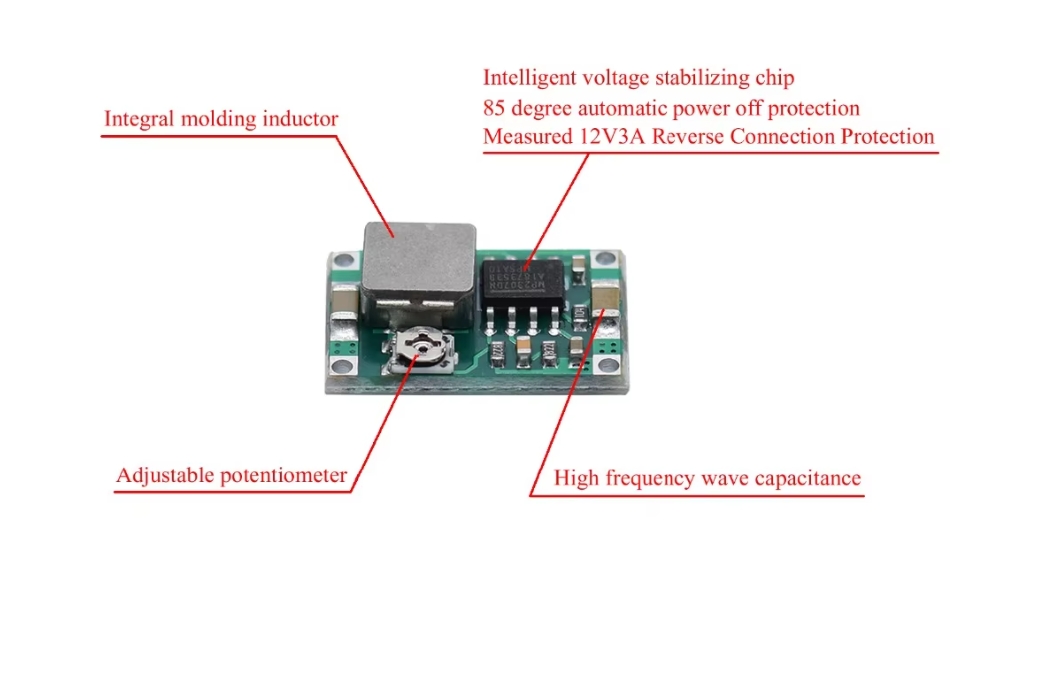

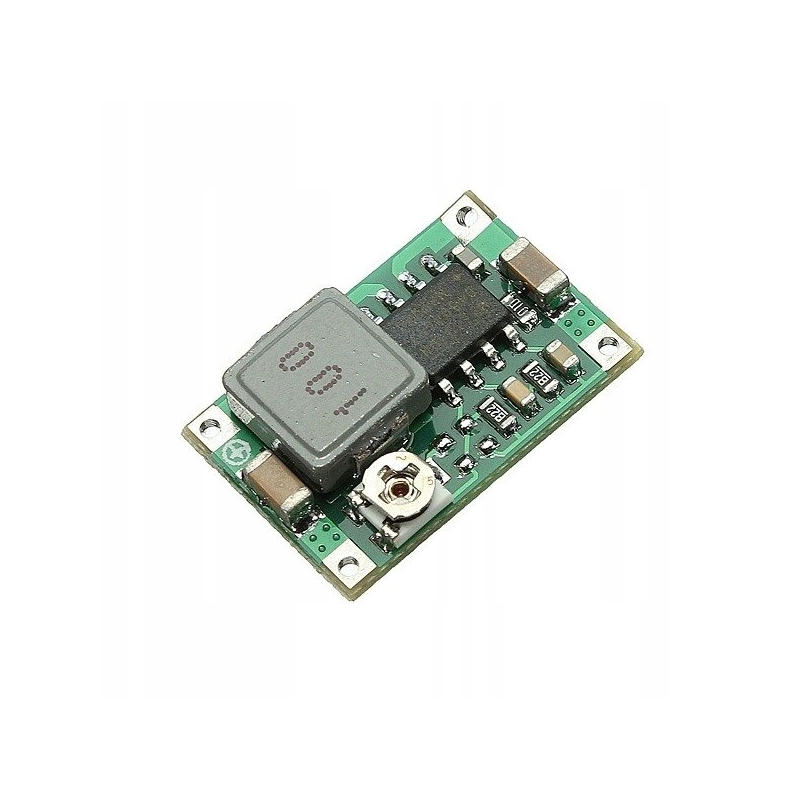

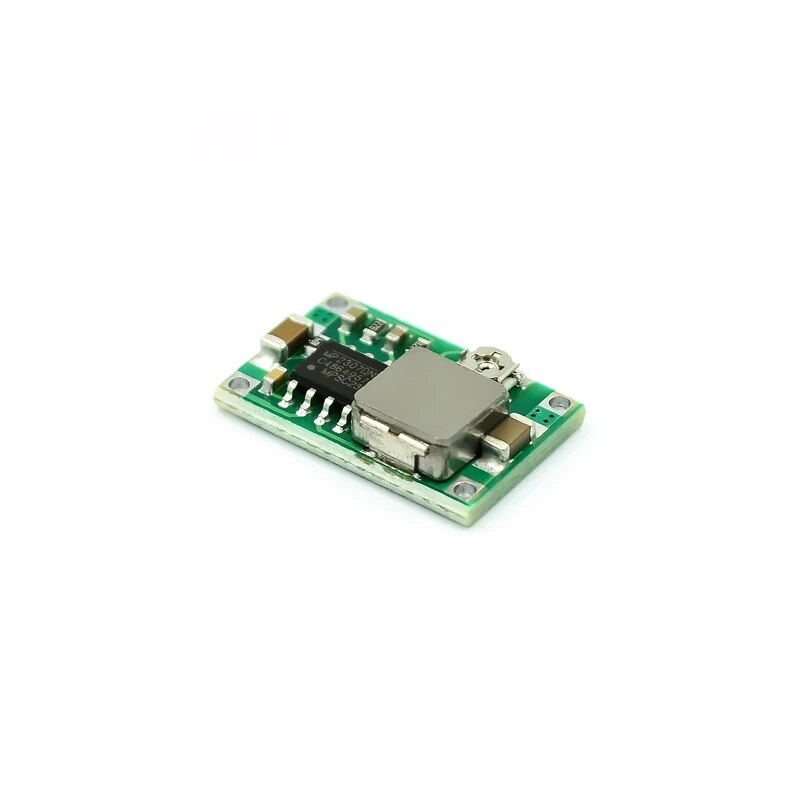

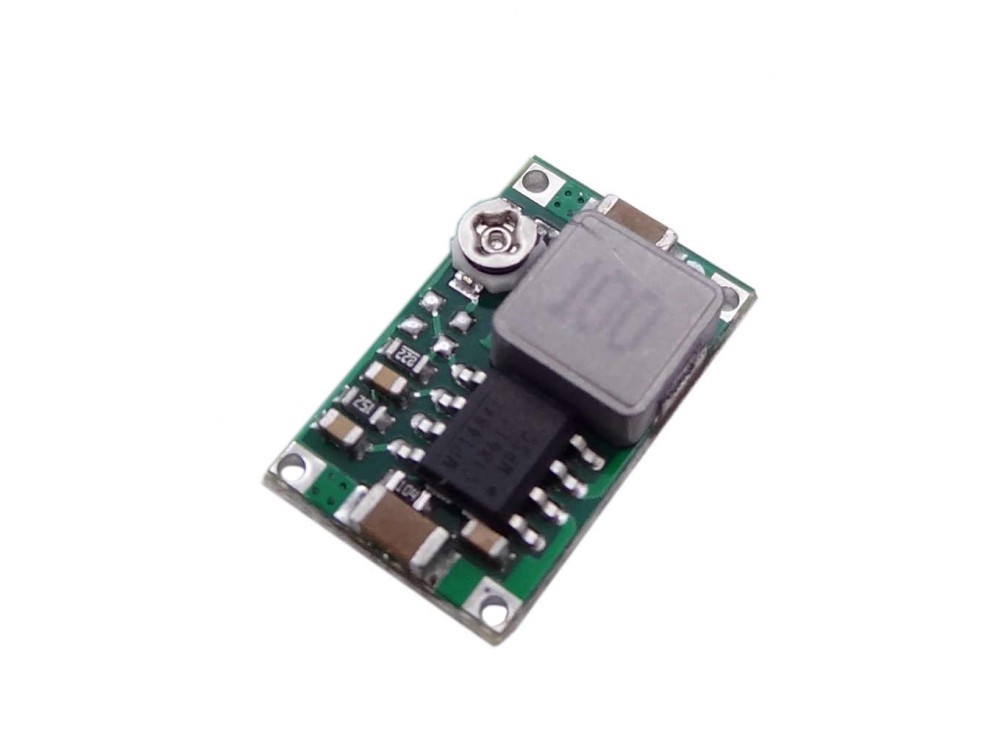

ماژول رگولاتور DC به DC متغیر کاهنده 2 آمپر MINI-360

ماژول رگولاتور DC به DC متغیر کاهنده MINI-360 یک ماژول کوچک و کارآمد برای کاهش ولتاژ ورودی DC بین 4.75 تا 23 ولت به ولتاژ خروجی قابل تنظیم بین 1 تا 17 ولت است. این ماژول با یکسو‌سازی هم‌زمان و بهره‌وری تا 96%، قادر به ارائه جریان حداکثر 3 آمپر (1.8 آمپر در استفاده طولانی‌مدت) است. با فرکانس سوییچینگ 340 کیلوهرتز و ابعاد کوچک، این ماژول مناسب برای کاربردهای مختلفی از جمله منبع تغذیه موبایل DIY، خودرو و تجهیزات ارتباطی است که نیاز به محدودیت‌های حجم و وزن دارند.

مشخصات:

• نوع ماژول: کاهنده غیر ایزوله (BUCK)
• تراشه : MP1482
• ولتاژ ورودی: DC 4.75V تا 23V
• ولتاژ خروجی: DC 1.0V تا 17V (قابل تنظیم)
• جریان خروجی:  پیک 2 آمپر و 1.8 آمپر پیوسته
• بهره‌وری تبدیل: حداکثر 96%
• فرکانس سوییچینگ: 340 کیلوهرتز
• ریپل خروجی: 30 میلی‌ولت (در حالت بدون بار)
• تنظیم بار: ± 0.5%
• تنظیم ولتاژ: ± 2.5%
• اندازه: 17x11x3.8 میلی متر
• دمای کاری: از -40 تا +85 درجه سانتی‌گراد
• محافظت در برابر اتصال کوتاه: ندارد
• محافظت در برابر معکوس شدن ورودی: ندارد

کاربرد ها:

• منبع تغذیه موبایل DIY
• منبع تغذیه خودرو
• تجهیزات منبع تغذیه ارتباطی
• هواپیماهای مدل و سایر تجهیزات مدل‌سازی
• دستگاه‌هایی با محدودیت‌های شدید حجم و وزن
• استفاده در پروژه‌های الکترونیکی و روباتیک
• تامین برق سیستم‌های مختلف با نیاز به کاهش ولتاژ ورودی

Specification

StepUp StepDown Buck Converter
Type: Mini-360
Non-isolated Step-Down
Synchronous Rectification
Size: approx. 17 x 11 x 3.8 mm
Input voltage: 4.75V – 23V
Output voltage: 1.0V – 17V
Current output: peak 2A , 1.8A long time
transfer efficiency : 96% (highest) Switching
frequency: 340 KHz
Output ripple: 30mV (no load) Load
regulation: ± 0.5%
Voltage regulation: ± 2.5%
Operating temperature: -40 ~ +85
