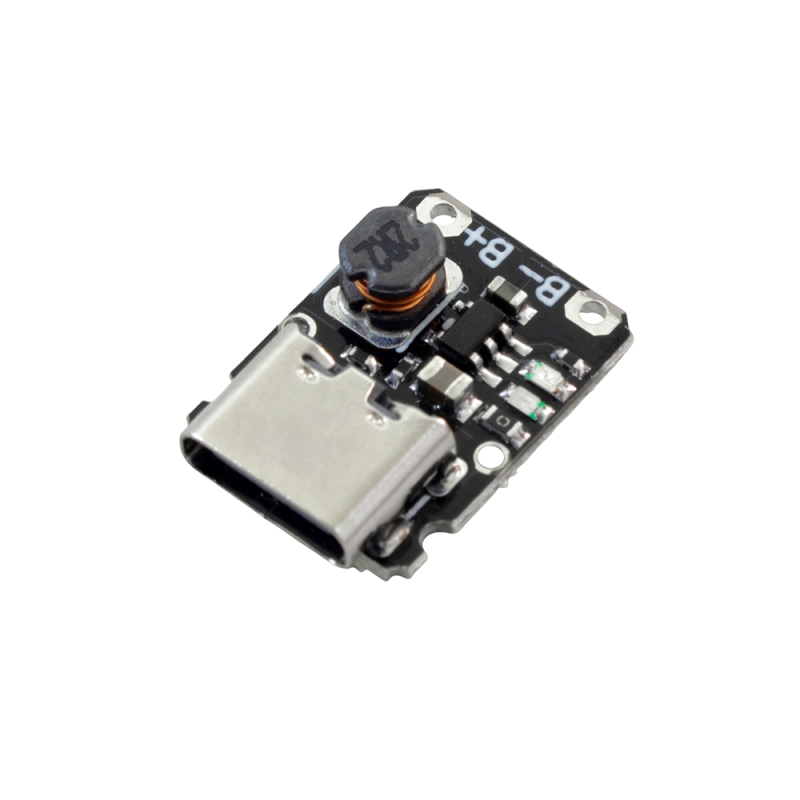

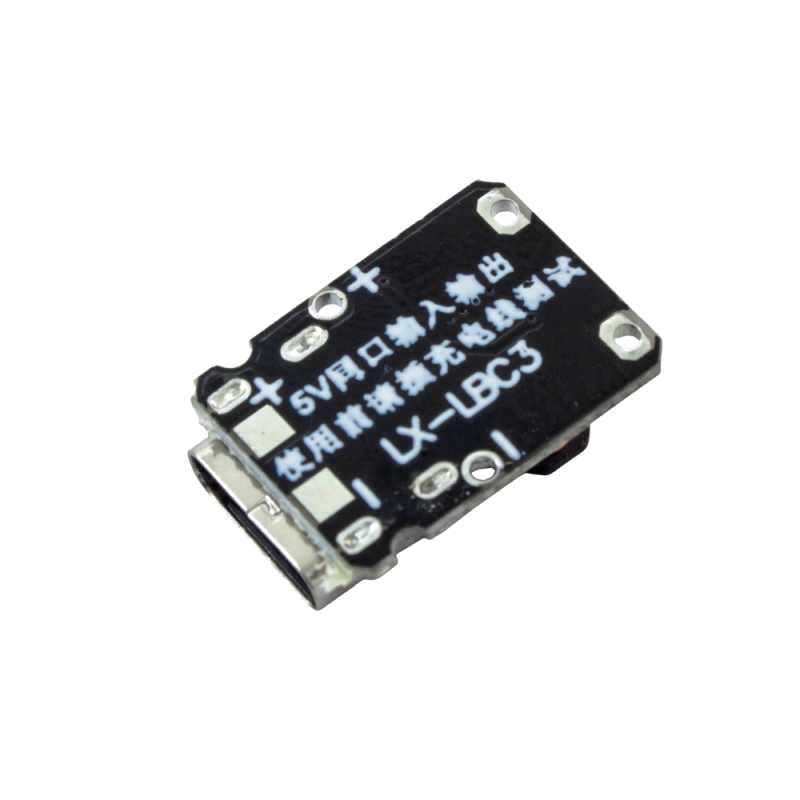

ماژول شارژر باتری لیتیوم یون تک سل با ورودی USB Type-C مدل LX-LBC3

این ماژول مخصوص شارژ باتری‌های لیتیوم 3.7 ولت تک سل (با ولتاژ شارژ کامل 4.2V) طراحی شده است. تغذیه ماژول از طریق پورت Type-C تأمین می‌شود و توانایی ارائه جریان شارژ تا 1 آمپر را دارد. مدار دارای عملکرد هوشمند برای قطع شارژ پس از رسیدن جریان به کمتر از 100mA می باشد همچنین ماژول به‌صورت خودکار بین حالت شارژ و دشارژ سوییچ می‌کند و دارای LED نشانگر وضعیت است: قرمز: در حال شارژ و آبی یا سبز: شارژ کامل  همچنین سبز چشمک‌زن: در حال دشارژ با بار می باشد.

مشخصات

• ولتاژ ورودی:5V (توصیه‌شده)
• ولتاژ شارژ نهایی باتری: 4.2V
• جریان شارژ خروجی: تا 1A
• قطع شارژ خودکار در جریان زیر 100mA
• پیش‌شارژ در ولتاژ زیر 2.9V با جریان 200mA
• ولتاژ قطع دشارژ: 2.9V
• مصرف در حالت آماده‌به‌کار: حدود 0.8mA
• وضعیت LED: قرمز = شارژ / آبی یا سبز = شارژ کامل

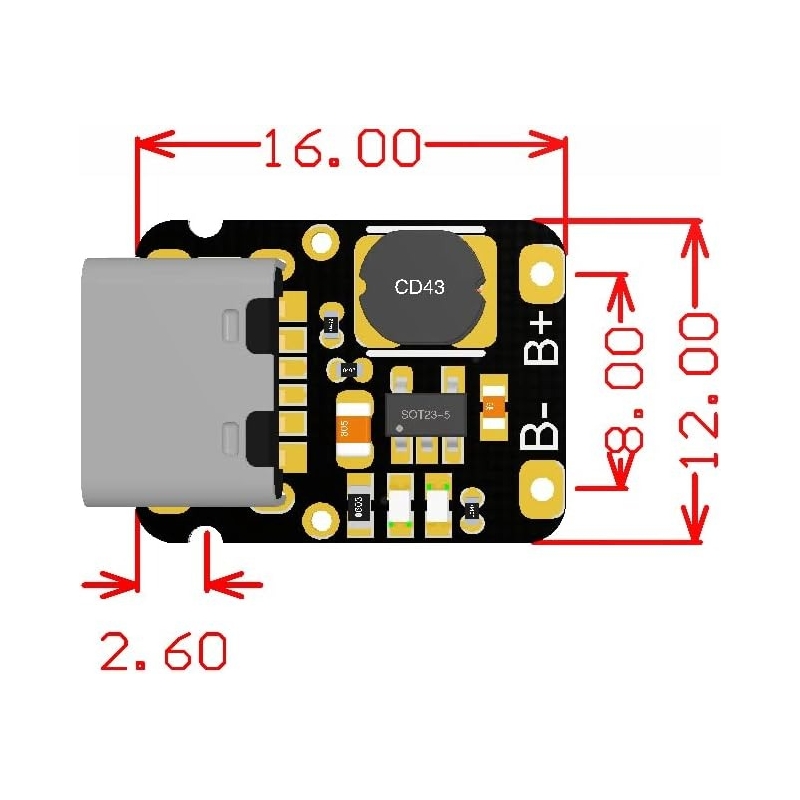

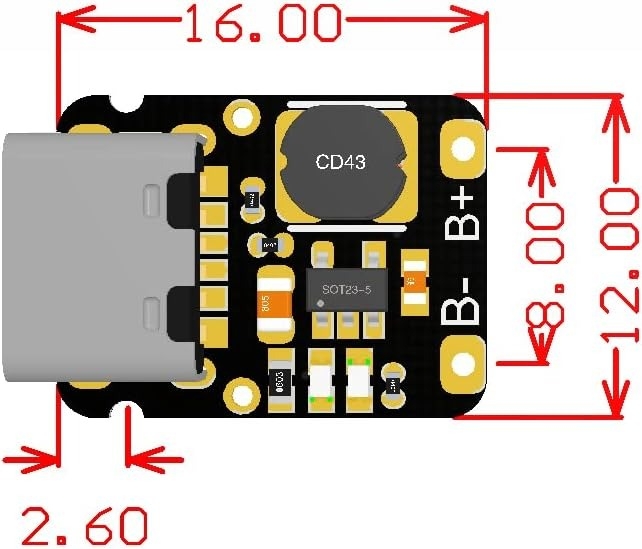

• ابعاد ماژول: 17.3mm × 12.1mm
• نوع برد: شارژر باتری لیتیوم تک سل با محافظ داخلی و نشانگر

عملکرد

• زمانی که جریان شارژ پس از رسیدن به ولتاژ شارژ نهایی (4.2V) به زیر 100 میلی‌آمپر برسد، چرخه شارژ به‌صورت خودکار متوقف می‌شود.
• حداکثر جریان شارژ این ماژول 1.2 آمپر است. در صورتی که منبع تغذیه به‌خوبی تثبیت شده باشد، می‌توان جریان پایدار بالاتر از 1.1 آمپر نیز دریافت کرد.
• زمانی که ولتاژ باتری کمتر از 2.9 ولت باشد، ماژول ابتدا با جریان 200 میلی‌آمپر اقدام به پیش‌شارژ (Pre-Charge) باتری می‌نماید.

کاربردهای رایج

این ماژول بسیار کاربردی در پروژه‌های کم‌مصرف، دستگاه‌های قابل‌حمل، ابزارهای آموزشی، سیستم‌های پشتیبان ولتاژ و تجهیزات IoT است.

• شارژ باتری‌های 18650، 14500 و لیتیوم 1S
• تجهیزات IoT و وایرلس
• پروژه‌های DIY با باتری قابل شارژ
• مدارهای بکاپ ولتاژ (UPS کوچک)
• سیستم‌های قابل‌حمل با مصرف پایین
• منبع تغذیه برای بردهای ESP32 و ESP8266
• مدارهای روشنایی LED با باتری
• مدارهای شارژ باتری آموزشی یا آزمایشگاهی

This module is designed to charge single-cell 3.7V lithium batteries (with a full charge voltage of 4.2V). The module is powered by a Type-C port and is capable of providing a charging current of up to 1A. The circuit has a smart function to stop charging when the current reaches less than 100mA. The module also automatically switches between charging and discharging modes and has a status indicator LED: red: charging and blue or green: fully charged, also flashing green: discharging with load.

Specifications

Input voltage: 5V (recommended)
Battery final charge voltage: 4.2V
Output charge current: up to 1A
Automatic charge cut-off at current below 100mA
Pre-charge at voltage below 2.9V with current 200mA
Discharge cut-off voltage: 2.9V
Standby consumption: about 0.8mA
LED status: red = charging / blue or green = fully charged
Module dimensions: 17.3mm × 12.1mm
Board type: Single-cell lithium battery charger with built-in protection and indicator
