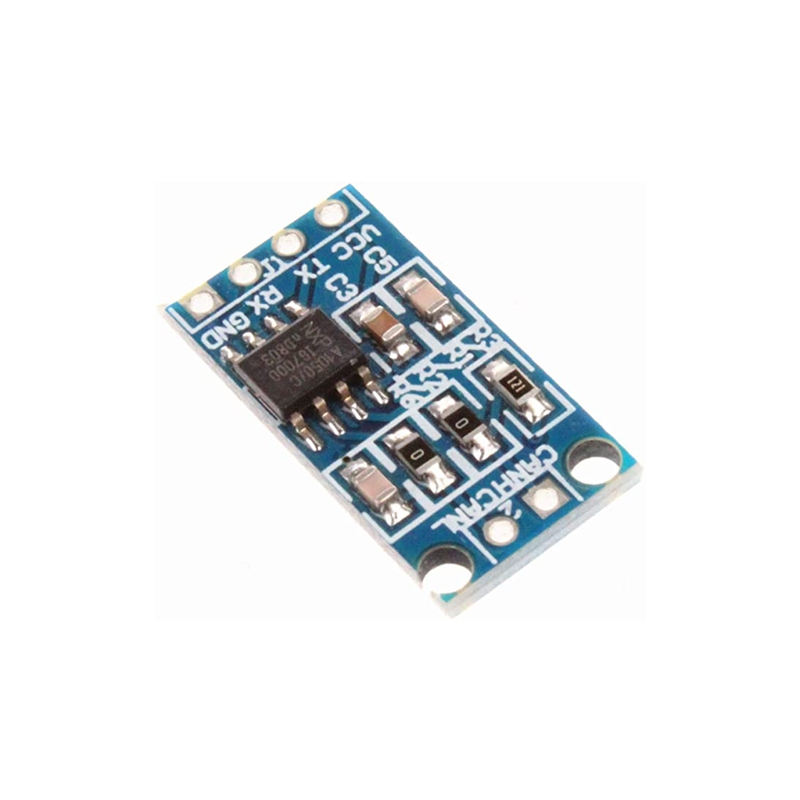

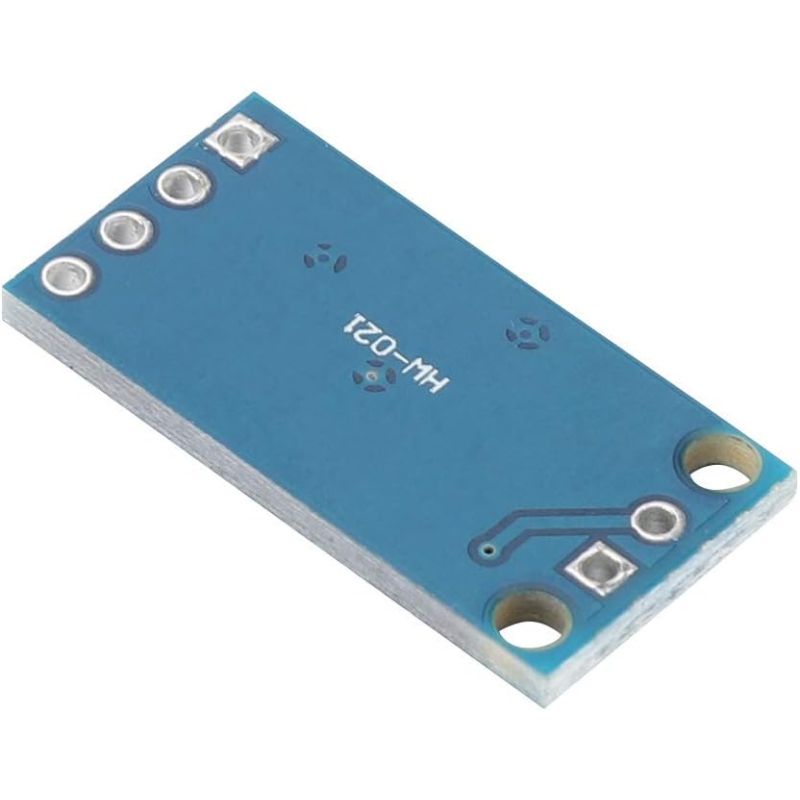

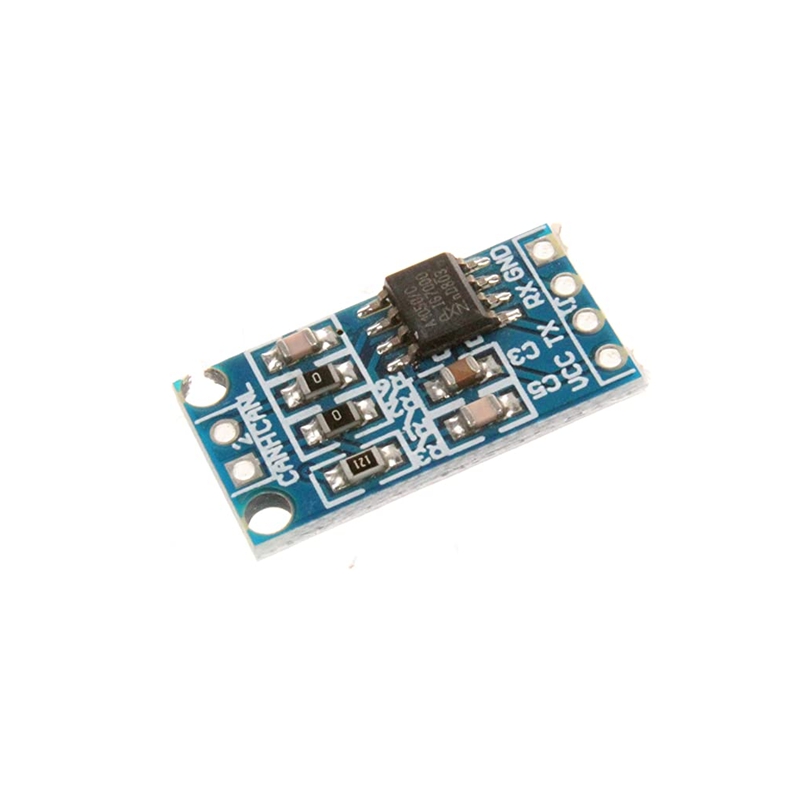

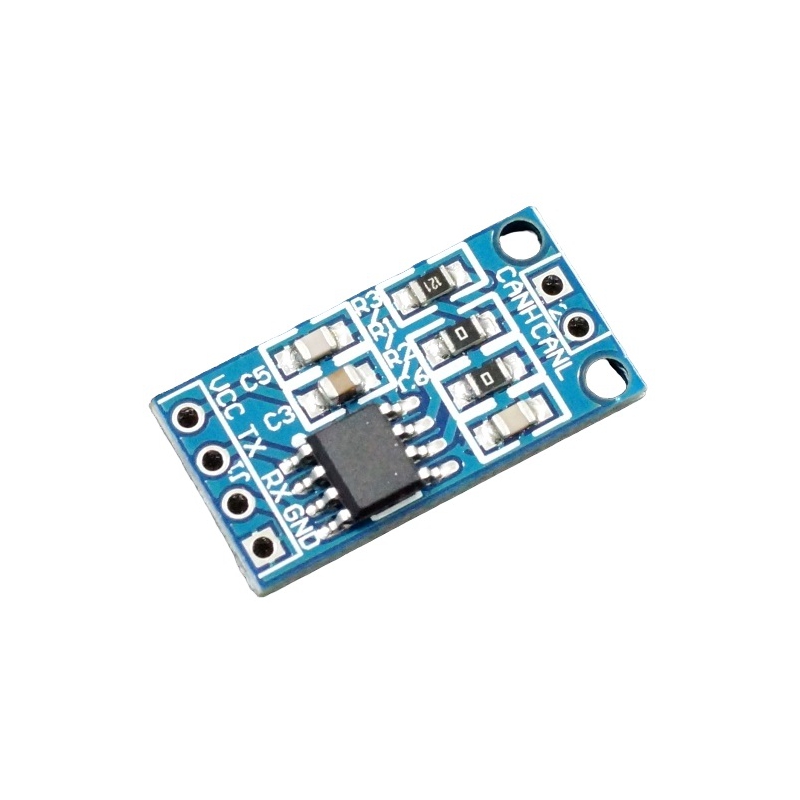

ماژول مبدل پروتکل CAN به سریال با تراشه TJA1050
57.600 تومان
مبدل پروتکل CAN به TTL بر پایه تراشه TJA1050 دارای سازگاری ورودی و خروجی با ولتاژ 3.3 ولت منطقی
موجود
پروتکل CAN در واقع نوعی از پروتکل است که به میکروکنترلرها و دستگاه‌ها اجازه می‌دهد تا بدون کامپیوتر میزبان با یک کابل مشترک با برنامه‌های یکدیگر ارتباط برقرار کنند ، همچنین برای استفاده از این ماژول می بایست آن را به یک میکروکنترلر یا سایر دستگاه‌های الکترونیکی که از پروتکل TTL پشتیبانی می‌کنند، متصل کرد.
مشخصات
ولتاژ کاری : 5 ولت DC
حداقل نرخ تبادل داده : 60kbit/s
حداکثر نرخ تبادل داده : 1Mbit/s
دارای سازگاری ورودی و خروجی با ولتاژ 3.3 ولت
دارای دو ورودی و خروجی
ابعاد : 11*22 میلی متر
ویژگی
دارای دوحالت سرعت : High speed mode, Silent mode
قابلیت راه اندازی با امبدد برد هایی مانند آردوینو و بردهای STM32
نویز کمتر وحفاظت اتصال کوتاه
قابلیت اتصال حداقل 110 نود (node)
مقاوم در برابر تداخل های الکترومغناطیسی
قابلیت پشتیبانی از سرعت های مختلف تبادل داده در شبکه CAN
مناسب مصارف صنعتی

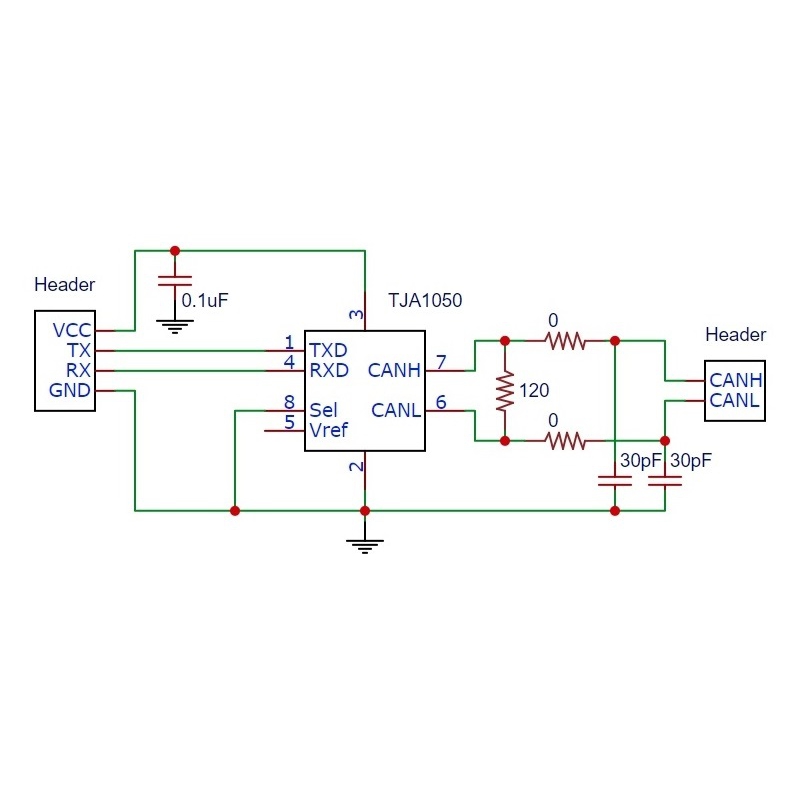

پایه و pinout
پین VCC: اتصال به تغذیه 5 ولت
پین GND: اتصال به زمین (منفی)
پین RXD: دریافت داده های ورودی از واسط CAN
پین TXD: ارسال داده های خروجی به واسط CAN
راه اندازی
قابلیت راه اندازی با استفاده از کتابخانه MCP_CAN در آردوینو (این کتابخانه امکان برقراری ارتباط ماژول CAN را با استفاده از پروتکل سریال برای آردوینو فراهم می‌کند)
