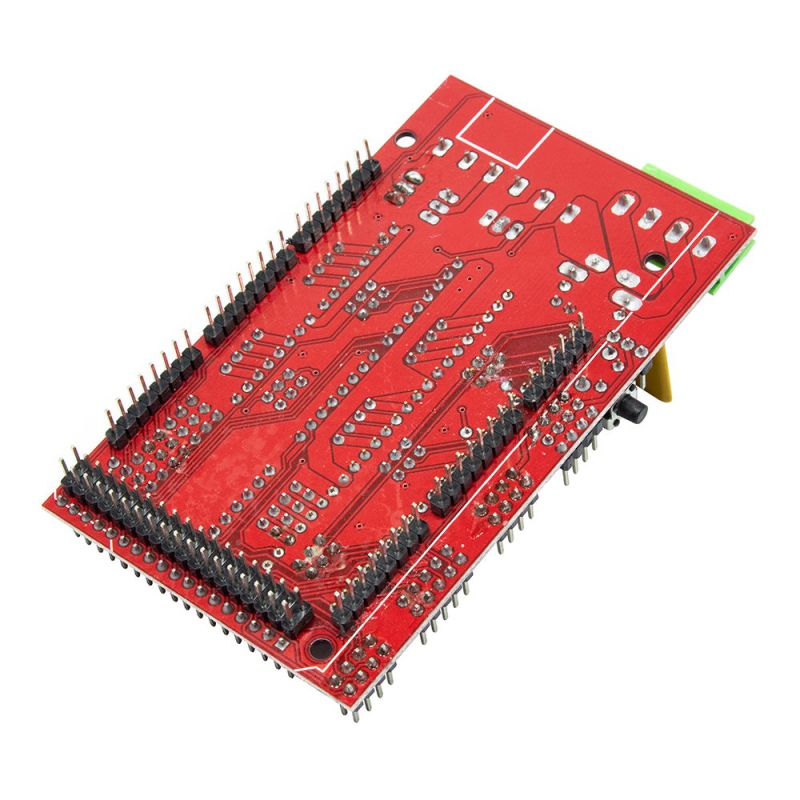

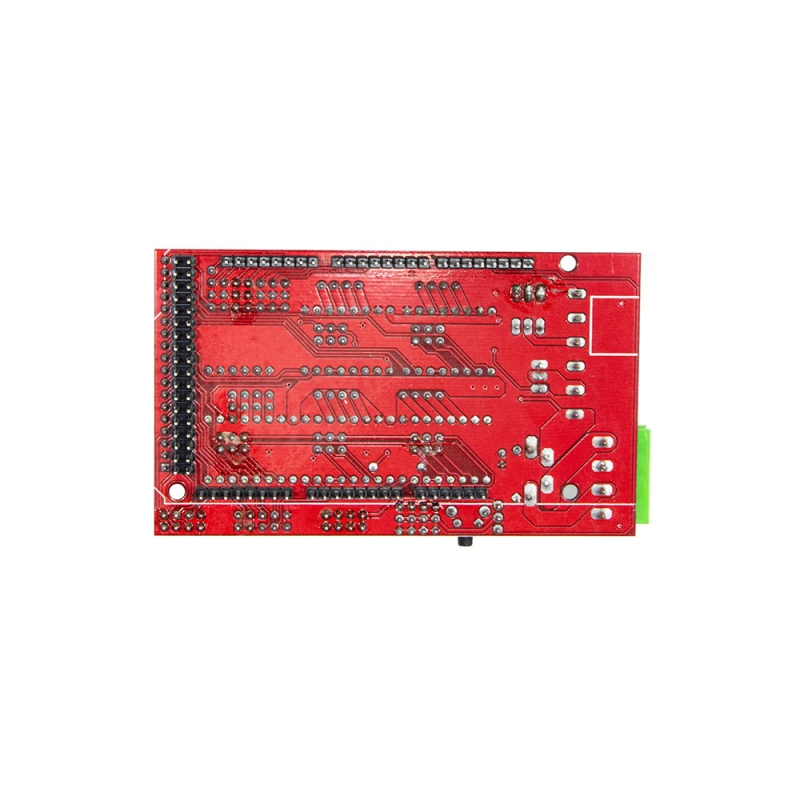

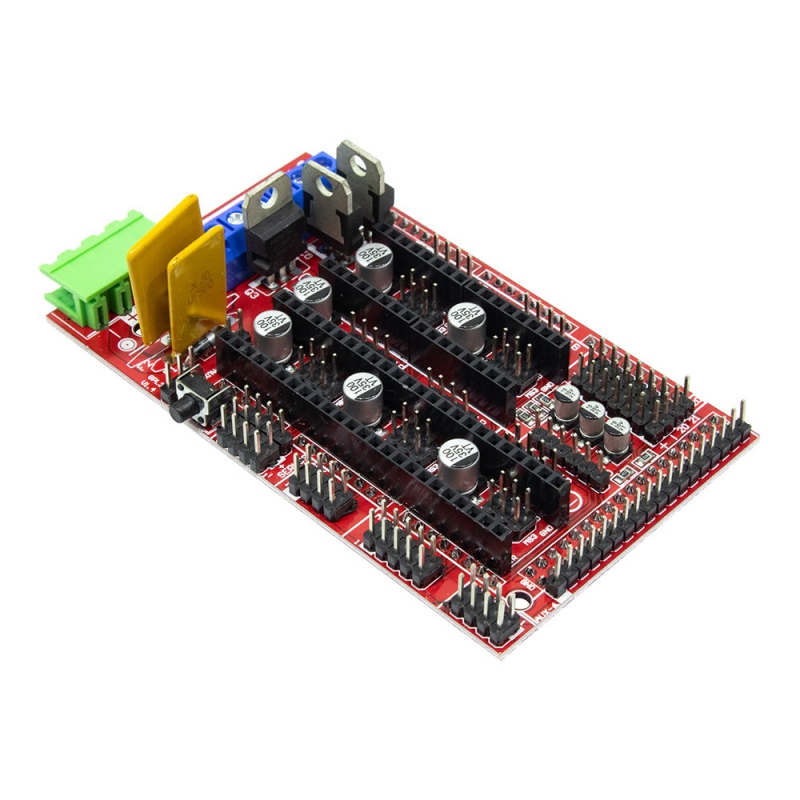

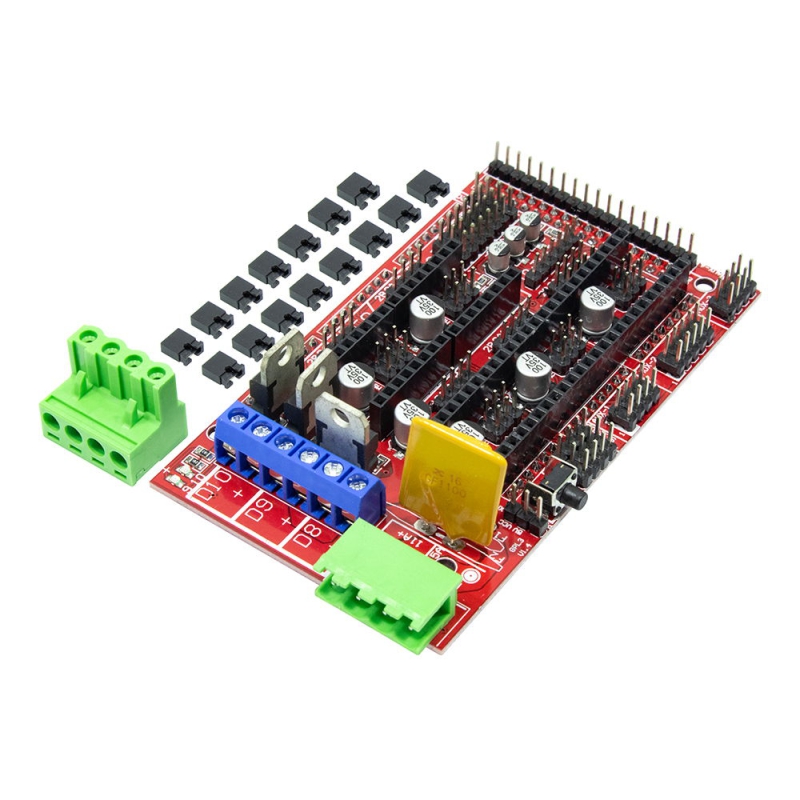

کنترلر پرینتر سه بعدی – RAMPS ورژن 1.4 – RepRap
برد RAMPS 1.4 یک شیلد توسعه همه‌منظوره برای آردوینو مگا است که به طور ویژه برای پرینترهای سه‌بعدی و دستگاه‌های CNC طراحی شده است. این برد با پشتیبانی از ۵ درایور موتور شامل A4988 و DRV8825، کنترل دقیق محورها را ممکن می‌سازد. ویژگی‌هایی مانند پشتیبانی از رابط‌های توسعه I2C و SPI، محافظت با فیوز و کنترل PWM آن را به انتخابی ایده‌آل برای پروژه‌های صنعتی تبدیل کرده است.

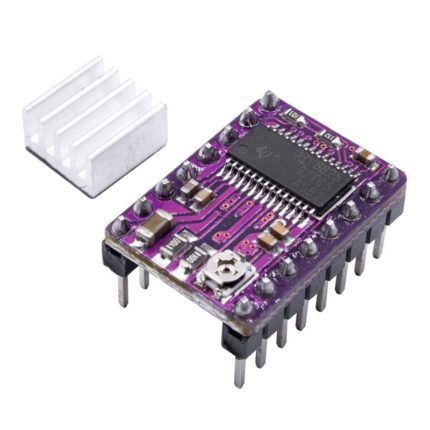

این کنترلر از جمله بردهای توسعه دهنده ی بردهای آردوینو می باشد و در ساخت پرینتر سه بعدی یا cnc های سه محوره کار برد دارد. ماژول های راه انداز استپ موتور A4988 و DRV8825 به آسانی روی این برد سوار می شوند.
ویژگی ها
- کنترل دو استپ موتور برای جهت z به طور موازی
- پشتیبانی از پروتکل های I2C , SPI برای توسعه های بعدی در آینده
- پشتیبانی از ارتباط سریال RS232
- پشتیبانی از 5 درایور موتور پله ای
- فیوز جهت محافظت
- رابط استاندارد اکسترودر
Specification
1. Standard interfaces (as that of extruder)
2. Reserved GCI like I2C and RS232
3. MOSFET 3 MOSFET are applied to the heater/ fan and thermistor circuit.
4. Another 5A added to protect the component parts.
5. An 11A fuse is added to the hotbed6. Support 5 stepper drive board
7. The adoption of Pin Header as pololu makes it more convenient to repair or change.
8. I2C and SPI are reserved for expanding
9. All the MOSFET can be controlled by PWM
10. Use the interface of servo motor to adjust the level of printing platform automatically.
11. Adding a SD module for SD ramps module.
12. LED can indicate the status of the heater (the open and close of MOS).
13. 2 stepper motor for Z axis in parallel.
14. Expandable to control other accessories
