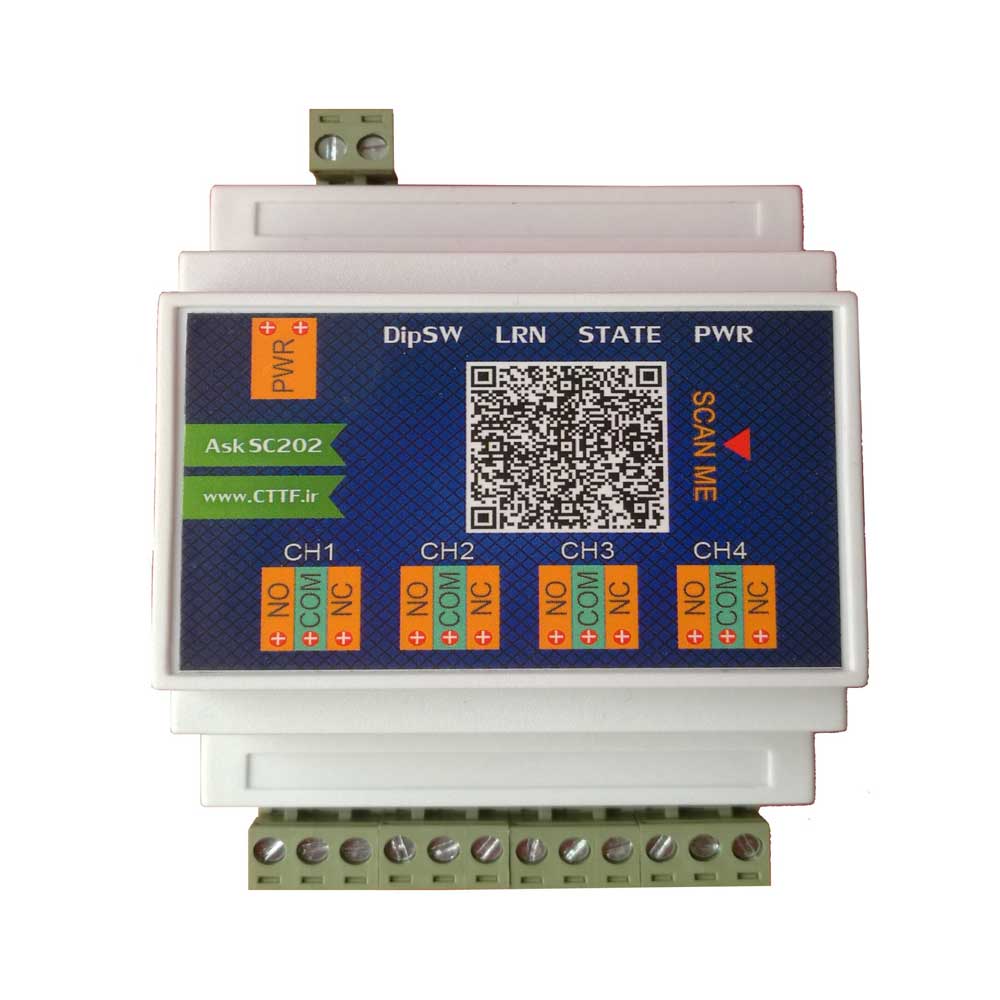

گیرنده چهار کانال ASK 433MHZ مدل SC202

بردهای گیرنده بر مبنای سیگنال های رادیویی ASK تولید شده توسط گروه فنی مهندسی CTTF در چندین مدل و برای کاربردهای مختلف طراحی و عرضه می گردد.  مدل SC202 دارای 4 خروجی رله مجزا و همچنین 7 حالت مختلف خروجی می باشد.

مدهای کاری دستگاه

• حالت زمان دار: با فشار دادن شستی ریموت، خروجی مربوطه به مدت 3 ثانیه روشن و سپس خاموش میگردد.
• حالت حافظه دار: با هر بار فشار شستی ریموت، خروجی مربوطه تغییر وضعیت می دهد.
• حالت الاکلنگی: فقط خروجی شستی فشار داده شده روشن و مابقی خاموش می گردد.
• حالت فشاری: خروجی مربوطه تا زمانی که دست روی شستی ریموت باشد فعال می ماند.
• یکی سپس دیگری: با فشار دادن هر شستی ابتدا رله مربوط به شستی روشن شده و بعد از گذشت مدت زمان مشخص رله دیگری روشن می شود.
• حالت رادیوگرافی: شستی A  (CH1)دائم وصل، شستی B لحظه ای(CH2) ، شستی C (CH3)حافظه دار و شستی D جهت خاموش کردن آنی هر سه خروجی CH1 و CH2 و CH3
• حالت کرکره برقی(توبلار): در این حالت شستی A برای بالابردن کرکره برقی، شستی B برای پایین آوردن کرکره برقی و با زدن مجدد هر کدام از شستی ها خروجی مربوطه قطع می شود. در صورت قطع نکردن خروجی از طریق ریموت، بعد از 60 ثانیه به صورت اتوماتیک خروجی قطع می گردد. دقت شود شستی C و D نیز مطابق شستی های قبلی عمل کرده و برای دو خروجی سوم و چهارم مورد استفاده قرار می گیرند.

موارد استفاده

• سیستم های آبیاری شامل موتورهای کف کش و مه پاش، شیربرقی و …
• سیستم های روشنایی
• قفل درب برقی و کرکره برقی
• سیستم های بالابر ساختمانی
• دستگاه های رادیوگرافی پرتابل
• و …
