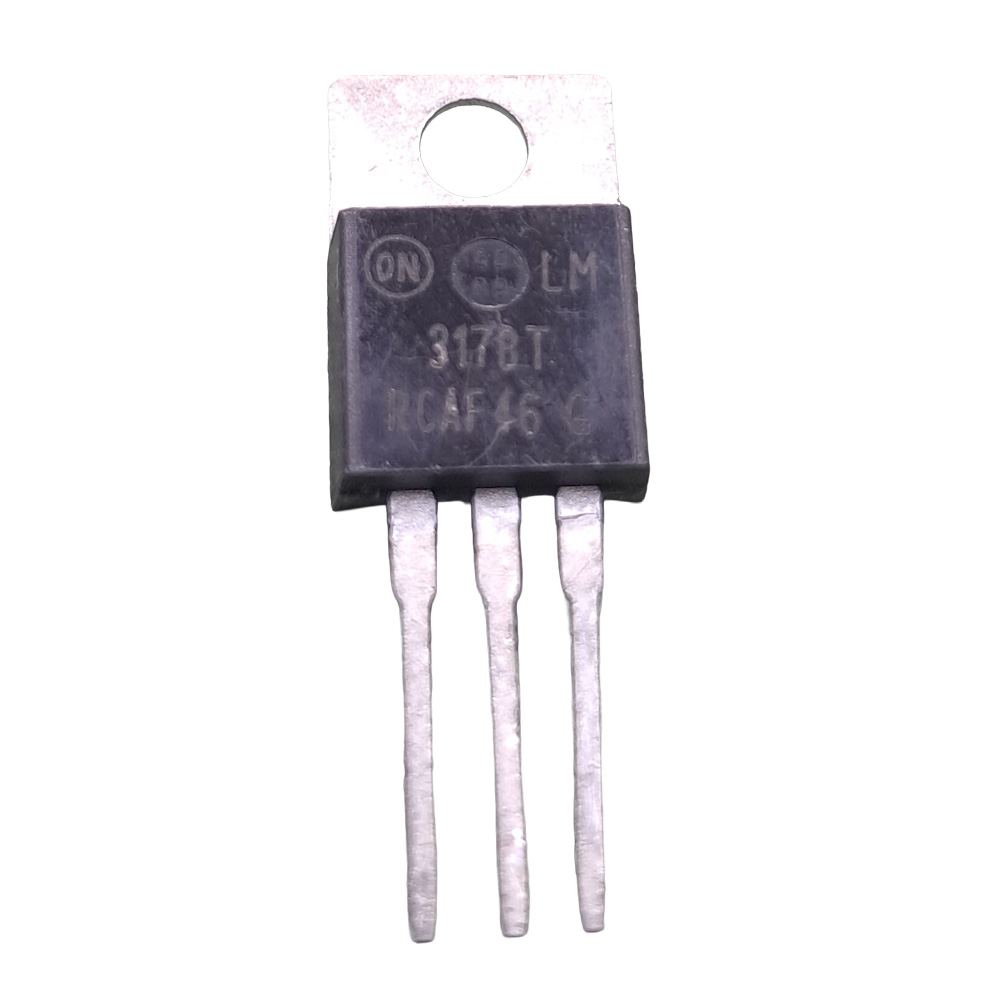

رگولاتور ولتاژ متغیر LM317BT پکیج TO-220
24.500 تومان
این قطعه یک رگولاتور ولتاژ خطی مثبت و قابل تنظیم است که توانایی تأمین جریان بیش از 1.5 آمپر را در بازه ولتاژ خروجی 1.2 تا 37 ولت داراست و به دلیل بهرهگیری از مدارات محافظ داخلی در برابر اضافه بار و اتصال کوتاه، گزینهای بسیار پایدار و ایمن برای طراحی منابع تغذیه متغیر و مدارات تثبیتکننده ولتاژ در پروژههای صنعتی و آموزشی محسوب میشود.
موجود در انبار
رگولاتور LM317BT به عنوان یک آیسی سه پایه، جایگزینی کارآمد برای رگولاتورهای ولتاژ ثابت است که به طراح اجازه میدهد با استفاده از تنها دو مقاومت خارجی، ولتاژ خروجی دقیق و دلخواه را تنظیم نماید. عملکرد این قطعه بر پایه حفظ یک ولتاژ مرجع 1.25 ولتی بین پایه خروجی و پایه تنظیم بنا شده است که باعث ایجاد جریان ثابت در مقاومت برنامهریزی میشود. یکی از ویژگیهای برجسته این مدل، ضریب تثبیت خطی و بار بسیار بالا (Line and Load Regulation) است که خروجی صاف و بدون نویزی را فراهم میکند. همچنین برخلاف مدلهای قدیمی، این رگولاتور دارای محافظ حرارتی داخلی (Thermal Overload Protection) و محدودکننده جریان است که از سوختن قطعه در اثر فشار بیش از حد یا افزایش دما جلوگیری میکند. پکیج TO-220 این قطعه امکان اتصال آسان به هیتسینک را فراهم کرده تا دفع حرارت در جریانهای بالا به بهترین شکل انجام شود.
مشخصات
نوع رگولاتور: مثبت متغیر (Adjustable)
ولتاژ ورودی: حداکثر 40 ولت
ولتاژ خروجی: 1.2 تا 37 ولت
جریان خروجی: حداقل 1.5 آمپر
ولتاژ مرجع: 1.25 ولت
دمای کاری: -40 تا +125 درجه سانتیگراد
پکیج: TO-220
تعداد پایه: 3 پایه
ساختار داخلی: دارای محافظ جریان و حرارت
کاربردهای رایج
این رگولاتور در طیف گستردهای از مدارات الکترونیکی که نیاز به ولتاژ دقیق و قابل تنظیم دارند استفاده میشود. به دلیل سادگی در پیادهسازی و پایداری بالا، از منابع تغذیه آزمایشگاهی گرفته تا شارژرهای باتری و سیستمهای کنترل سرعت موتورهای کوچک DC، این قطعه نقشی کلیدی ایفا میکند.
منبع تغذیه متغیر آزمایشگاهی
شارژر باتریهای لیتیومی و اسیدی
رگولاتور جریان ثابت برای LEDها
تثبیتکننده ولتاژ در مدارات صوتی
مدارات پیشتنظیم ولتاژ در تجهیزات ابزار دقیق
تغذیه بردهای میکروکنترلری با ولتاژهای خاص
جایگزین رگولاتورهای سری 78xx جهت تنظیم دقیقتر
مدارات کنترل سرعت فنهای کوچک
سیستمهای مدیریت توان در بردهای صنعتی
تجهیزات آموزشی و بردهای نمونهسازی
کلمات کلیدی: Voltage Regulator, Linear Regulator, LM317G, Adjustable Power Supply, ON Semi, Step-down Converter, LM317T, رگولاتور سه پایه, منبع تغذیه DC, آی سی تغذیه, تثبیت کننده متغیر
