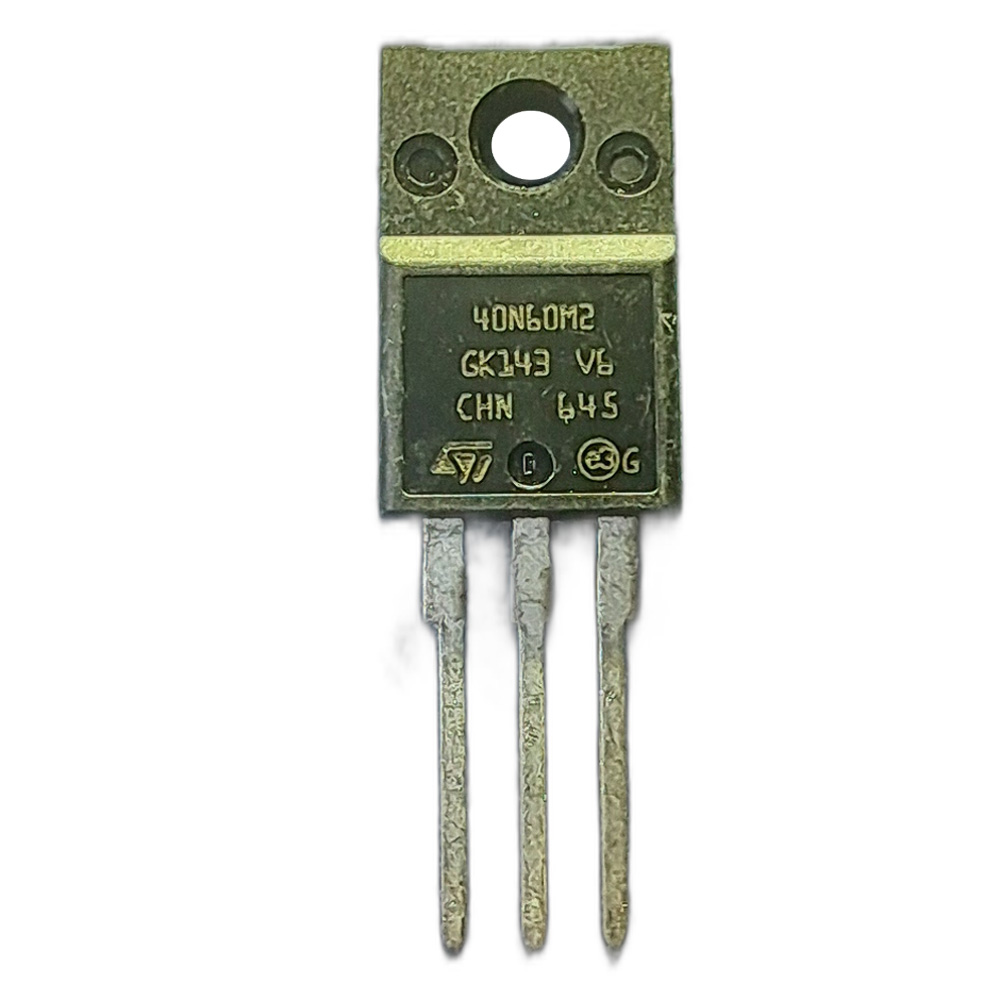

ترانزیستور 40N60M2 IGBT نوع N-Channel مارک ST پکیج TO-220
87.000 تومان
ترانزیستور 40N60M2 IGBT یک سوییچ قدرت پیشرفته با تکنولوژی MDmesh M2 است که با تحمل ولتاژ 600 ولت و جریان مستمر 34 آمپر در پکیج عایق TO-220FP عرضه میشود. این قطعه به دلیل شارژ گیت بسیار پایین و مقاومت در حالت روشن بهینه، انتخابی ایدهآل برای منابع تغذیه سوئیچینگ با فرکانس بالا و مبدلهای توان در تجهیزات صنعتی و الکترونیک مصرفی است.
موجود در انبار
قطعه 40N60M2 از خانواده ترانزیستورهای قدرت شرکت STMicroelectronics است که بر پایه نسل دوم فناوری الکترودهای نواری (Strip-layout) طراحی شده است. این ساختار باعث کاهش چشمگیر مقاومت در حالت روشن (RDSon) و بهبود پارامترهای سوئیچینگ میشود که نتیجه آن تلفات توان بسیار کم در مدارات مبدل انرژی است. یکی از ویژگیهای برجسته این مدل، پکیج TO-220FP (Full Pack) است که بدنه آن کاملاً با رزین پوشانده شده و نیاز به عایقسازی مجدد هنگام اتصال به هیتسینک را از بین میبرد؛ این ویژگی ایمنی سیستم را در برابر اتصال کوتاه به بدنه افزایش میدهد. این قطعه برای کار در بارهای سلفی سنگین و محیطهایی با نویز الکترومغناطیسی بالا بهینه شده و پایداری حرارتی بالایی را در عملکردهای طولانیمدت تضمین میکند.
ویژگی ها (مشخصات فنی)
نوع قطعه: IGBT / N-Channel MOSFET (M2 Technology)
ولتاژ درین سورس: 600 ولت
جریان درین مستمر در 25 درجه: 34 آمپر
جریان درین مستمر در 100 درجه: 22 آمپر
مقاومت در حالت روشن: 0.091 اهم
حداکثر توان مصرفی: 30 وات
ولتاژ آستانه گیت: 2 تا 4 ولت
شارژ گیت کل: 54 نانو کولن
دمای کاری عملیاتی: 55- تا 150 درجه سانتیگراد
نوع پکیج: TO-220FP (عایق کامل)
تعداد پایه: 3 پایه
کاربردهای رایج
این قطعه به دلیل سرعت سوئیچینگ بالا و تلفات حرارتی پایین در طیف وسیعی از مدارات مبدل توان که نیاز به بهرهوری بالا دارند استفاده میشود. ساختار مستحکم آن امکان استفاده در محیطهای صنعتی با نوسانات ولتاژی را فراهم میکند.
منابع تغذیه سوئیچینگ (SMPS)
مبدلهای DC به DC (کاورتر)
اصلاحکننده ضریب توان (PFC)
اینورترهای خورشیدی
بالاستهای روشنایی الکترونیکی
مدارات کنترل دور موتور
دستگاههای جوش اینورتری
شارژرهای خودروهای برقی
سیستمهای یو پی اس (UPS)
تجهیزات مخابراتی توان بالا
