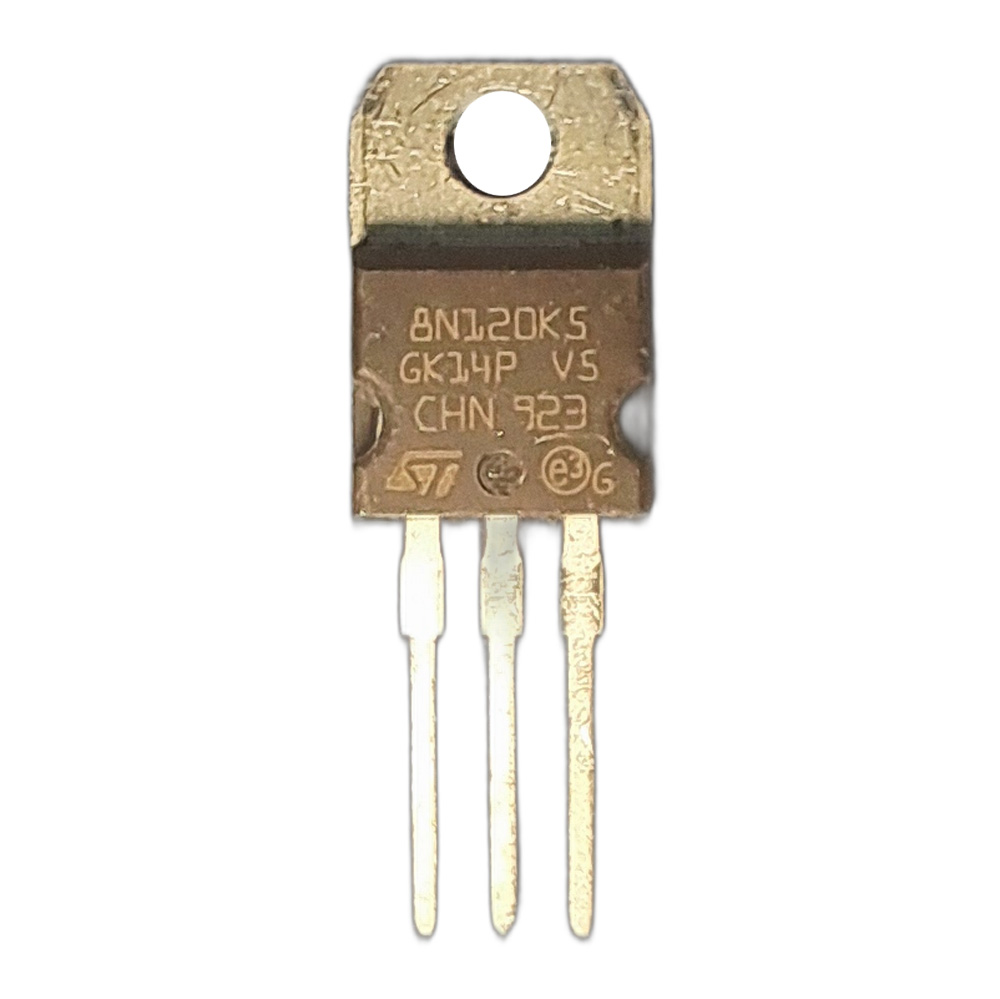

ماسفت 8N120K5 نوع N-Channel مارک ST پکیج TO-220
127.000 تومان
ماسفت قدرت 8N120K5 یک سوییچ الکترونیکی ولتاژ بالا از نوع N-Channel با تحمل ولتاژ 1200 ولت و جریان 7 آمپر است که به دلیل مقاومت داخلی بسیار پایین و پایداری حرارتی بالا در منابع تغذیه سوئیچینگ پیشرفته و درایورهای صنعتی کاربرد دارد.
موجود در انبار
ماسفت 8N120K5 عضوی از خانواده پیشرفته SuperMESH 5 شرکت STMicroelectronics است که با بهرهگیری از تکنولوژی خاص در ساختار سیلیکون، توازنی ایدهآل میان ولتاژ شکست بسیار بالا و مقاومت در حالت روشن برقرار کرده است. این قطعه به گونهای طراحی شده که تلفات سوئیچینگ را به حداقل رسانده و راندمان کلی مدار را در سیستمهای مبدل توان افزایش دهد. قابلیت تحمل ضربات ولتاژی بالا و برخورداری از دیود داخلی با سرعت بازیابی مناسب، این ماسفت را به گزینهای قابل اطمینان برای طراحی مدارات PFC و مبدلهای DC به DC تبدیل میکند. استفاده از پکیج استاندارد TO-220 امکان اتصال آسان به هیتسینک و مدیریت بهینه دفع حرارت را در بارهای مداوم فراهم میسازد.
مشخصات
شناسه فنی: STP8N120K5
ولتاژ درین سورس: 1200 ولت
جریان درین مستمر: 7 آمپر
مقاومت در حالت روشن: 1.4 اهم
توان مصرفی کل: 130 وات
ولتاژ آستانه گیت: 3 تا 5 ولت
شارژ گیت کل: 31 نانو کولن
دمای کاری: 55- تا 150 درجه سانتیگراد
پکیج: TO-220
تعداد پایه: 3 پایه
کاربردهای رایج
این قطعه به طور گسترده در تجهیزاتی که نیاز به مدیریت توان در ولتاژهای بالا دارند استفاده میشود. به دلیل سرعت سوئیچینگ بالا و تلفات کم، در سیستمهای نوین اتوماسیون و منابع تغذیه بدون وقفه کاربرد حیاتی دارد.
منابع تغذیه سوئیچینگ SMPS
مبدلهای ولتاژ بالا در صنایع خورشیدی
مدارات اصلاح ضریب توان PFC
درایور موتورهای تکفاز و سهفاز
لامپهای تخلیه گاز و بالاست الکترونیکی
تجهیزات جوشکاری صنعتی
شارژر خودروهای برقی
مبدلهای فلایبک و فوروارد
تجهیزات پزشکی با ولتاژ بالا
سیستمهای مخابراتی
ویژگیها
- تحمل ولتاژ بسیار بالای 1200 ولت
- تکنولوژی SuperMESH 5 جهت کاهش تلفات
- محافظت شده در برابر تخلیه الکترواستاتیک ESD
- مقاومت داخلی بسیار پایین RDS(on)
- پکیج استاندارد با قابلیت دفع حرارت عالی
