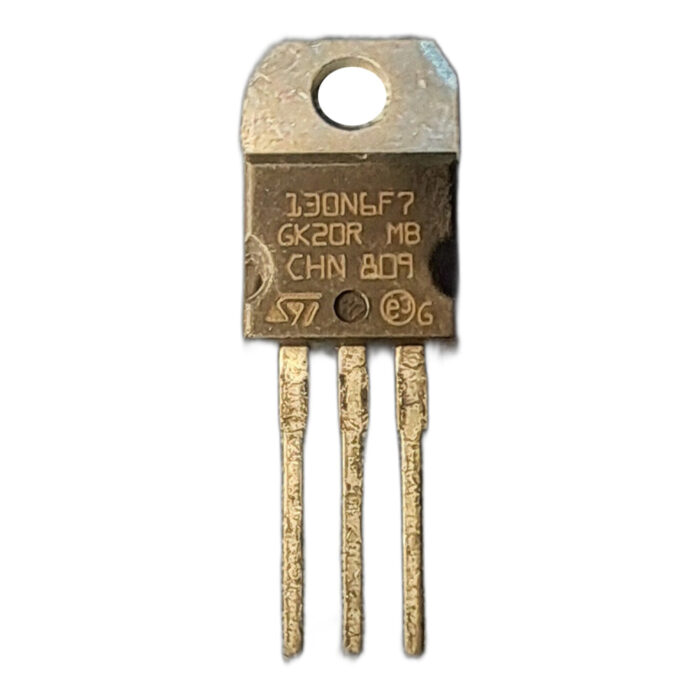

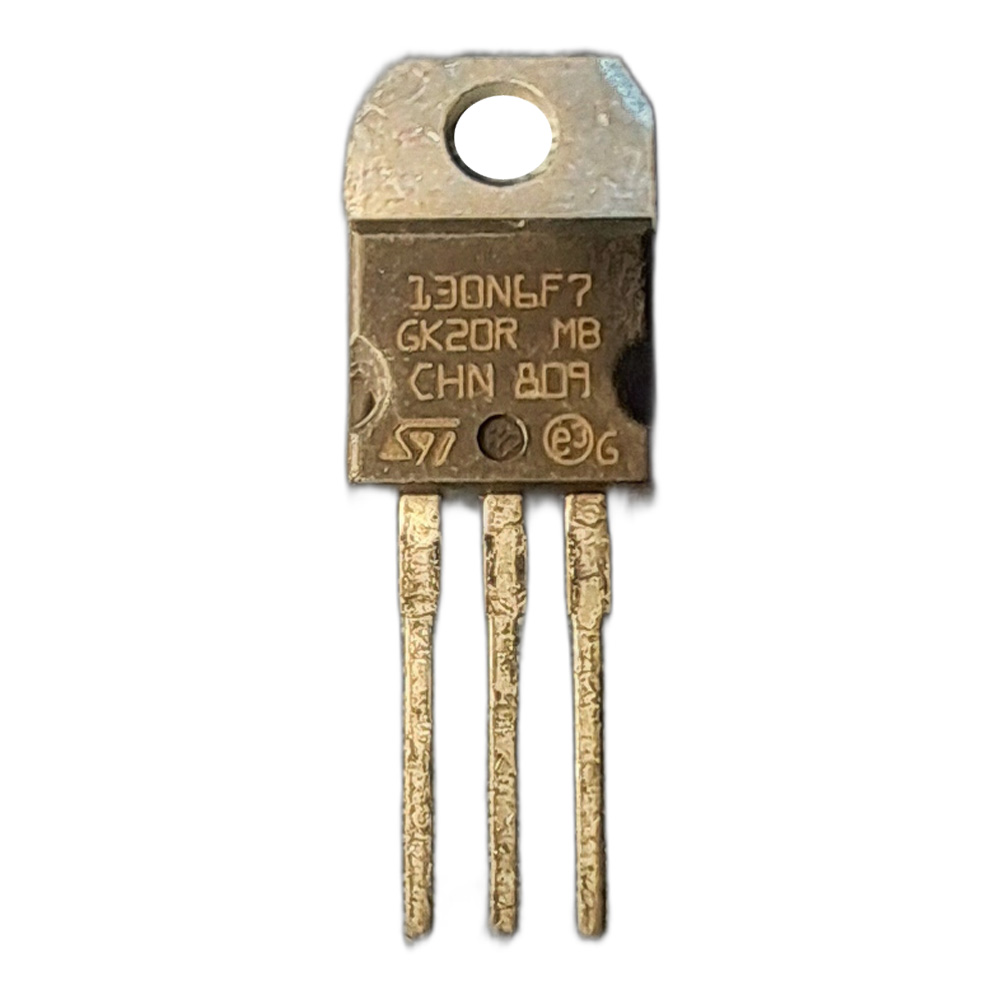

ماسفت STP130N6F7 نوع N-Channel مارک ST پکیج TO-220
45.000 تومان
ماسفت قدرت STP130N6F7 یک سوییچ الکترونیکی بسیار کارآمد با ولتاژ ۶۰ ولت و جریان دهی مداوم ۸۰ آمپر است که به دلیل مقاومت ناچیز در حالت روشن و ظرفیت خازنی ورودی پایین، انتخابی ایدهآل برای مدارات سوئیچینگ سریع، مبدلهای DC-DC و سیستمهای مدیریت توان در پروژههای صنعتی و رباتیک محسوب میشود.
موجود در انبار
ماسفت STP130N6F7 بر پایه تکنولوژی پیشرفته DeepGATE شرکت ST طراحی شده است که هدف اصلی آن کاهش چشمگیر مقاومت در حالت روشن (RDS(on)) و بهینهسازی بارهای گیت است. این ویژگی باعث میشود تا در کاربردهایی که با جریانهای بالا سر و کار دارند، اتلاف توان به صورت گرما به حداقل برسد و بازدهی کلی سیستم افزایش یابد. ساختار فیزیکی این قطعه در پکیج استاندارد TO-220 اجازه میدهد تا به راحتی بر روی هیتسینک نصب شده و پایداری حرارتی بالایی را در بارهای سنگین تضمین کند. از این قطعه به دلیل سرعت سوئیچینگ بسیار بالا، در طراحی منابع تغذیه سوئیچینگ و کنترلرهای موتور که نیاز به دقت و پاسخدهی سریع دارند، استفاده گستردهای میشود.
مشخصات
تکنولوژی ساخت STripFET VII
نوع ماسفت N-Channel
ولتاژ درین سورس 60 ولت
جریان درین مداوم 80 آمپر
جریان درین پالسی 480 آمپر
مقاومت در حالت روشن 0.0035 اهم
ولتاژ آستانه گیت 2 تا 4 ولت
دمای کاری 55- تا 175 درجه سانتیگراد
توان مصرفی کل 188 وات
پکیج TO-220
کاربردهای رایج
این ماسفت به دلیل توانایی تحمل جریان بالا و ولتاژ متوسط، در اکثر سیستمهای قدرت که نیاز به کلیدزنی در سمت زمین مدار (Low-side) دارند، به کار میرود.
مبدلهای ولتاژ DC به DC
منابع تغذیه سوئیچینگ SMPS
کنترل سرعت موتورهای DC
مدارات اینورتر و تبدیل توان
سیستمهای مدیریت شارژ باتری
محافظت از پلاریته معکوس
مدارات درایور ال ای دی توان بالا
سیستمهای اتوماسیون صنعتی
یو پی اس و برق اضطراری
تجهیزات مخابراتی
